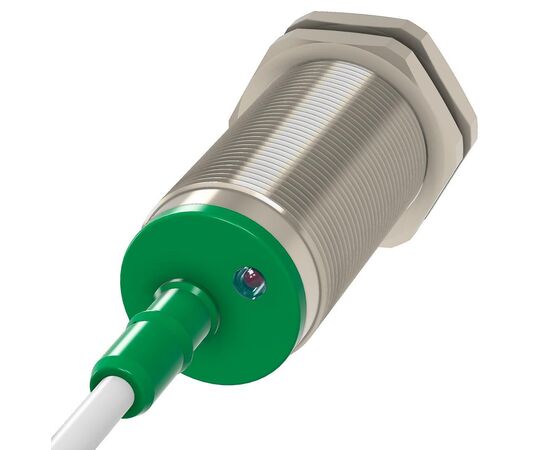

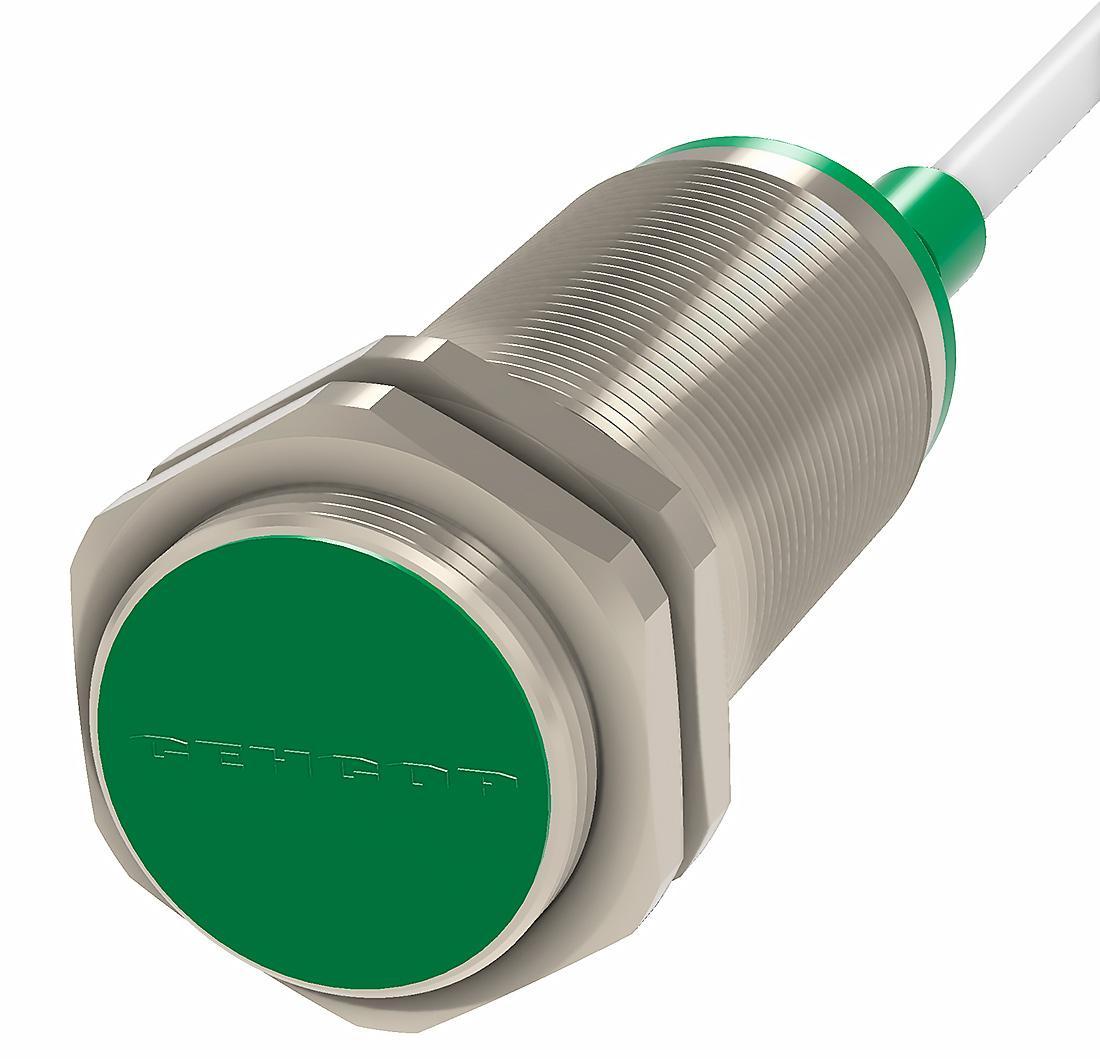

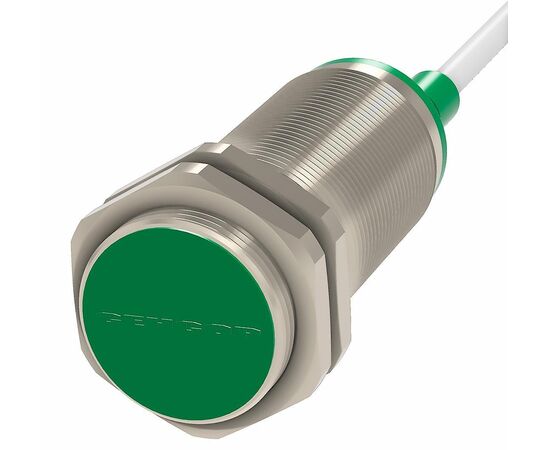

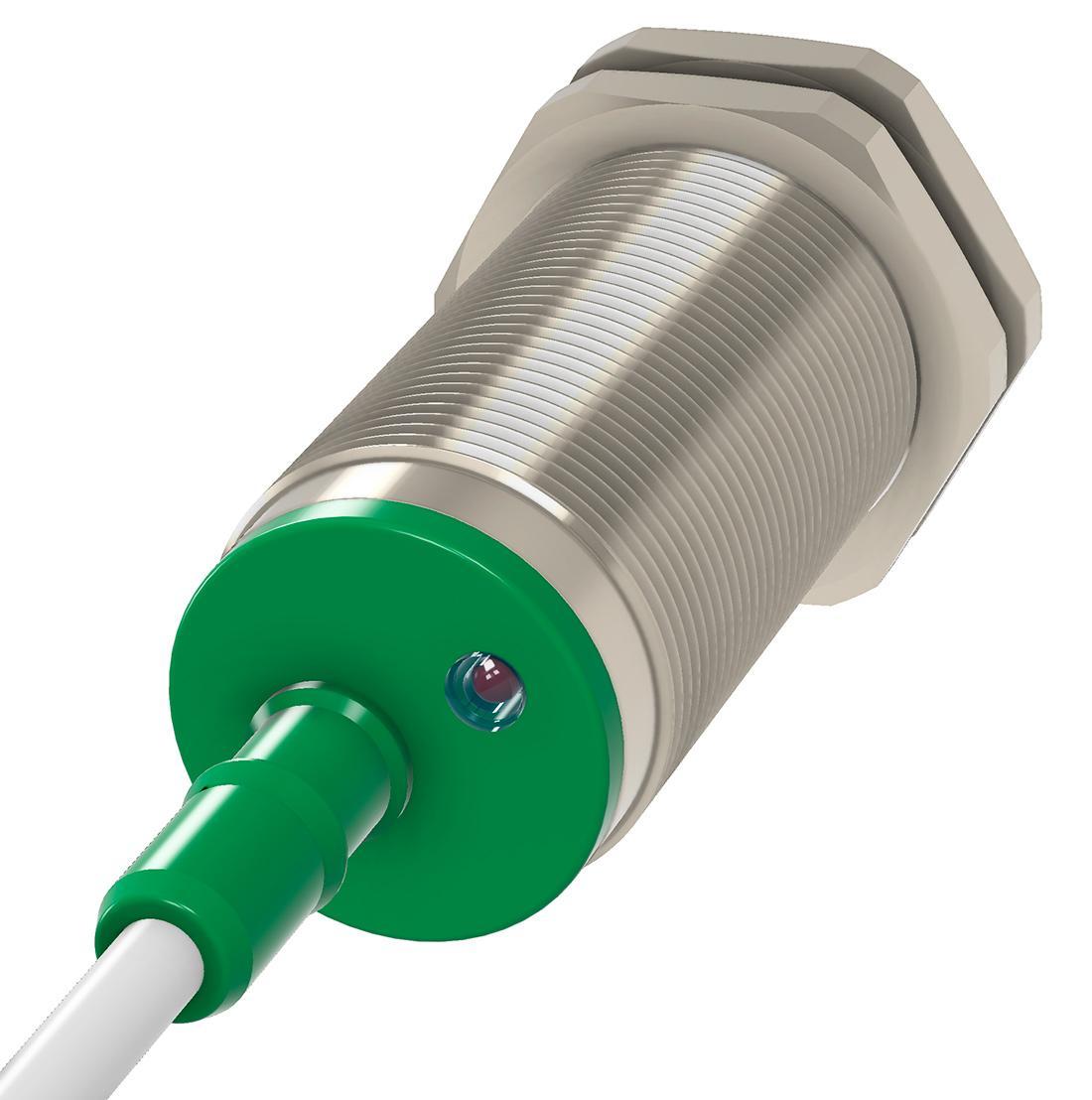

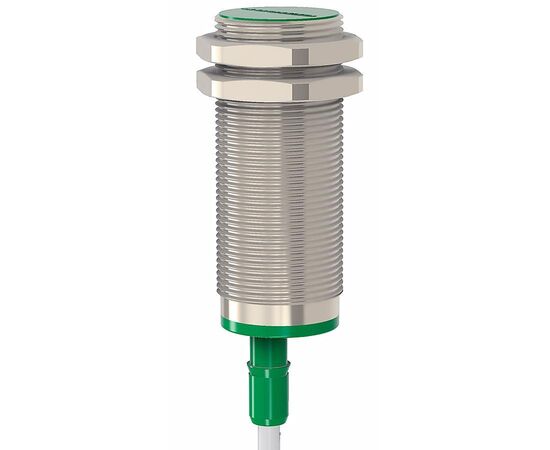

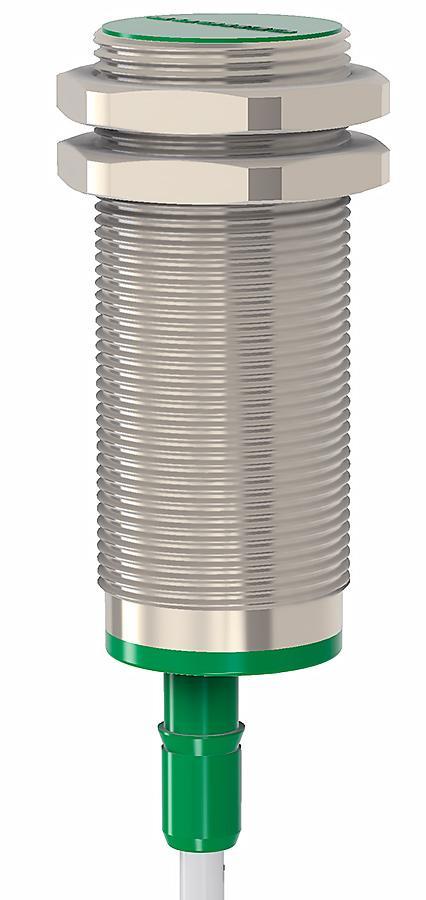

Индуктивный датчик ВБИ-М30 общепромышленного исполнения предназначен для бесконтактного обнаружения металлических предметов. Датчик выполнен в цилиндрическом корпусе длинного типоразмера с резьбой диаметром 30 мм из никелированной латуни, чувствительная поверхность — из полиамида, армированного стекловолокном. Обладает хорошей виброустойчивостью благодаря заливке эластичным компаундом.
Датчик применяется в качестве бесконтактного переключателя в точке концевого положения механизмов, для определения движущихся частей машин (станков), в качестве генератора импульсов и т.п.
Датчик срабатывает (переключает выход) при попадании в его зону объекта воздействия. Стандартным материалом объекта воздействия является сталь (Ст3 или конструкционная), при этом диапазон срабатывания датчика будет равен номинальному расстоянию срабатывания Sn = 10 мм. Если объект воздействия выполнен из других материалов (цветные металлы или сплавы), то диапазон срабатывания датчика можно примерно вычислить с помощью поправочного коэффициента (K).
Размеры объекта воздействия не должны быть меньше размеров чувствительной поверхности, в противном случае диапазон срабатывания будет уменьшаться.
По способу монтажа датчик является утапливаемым, т.е. его чувствительная поверхность может быть установлена заподлицо с окружающим материалом. При этом минимально допустимое расстояние между соседними датчиками — 60 мм (B), а расстояние до побочных конструктивных элементов должно быть более 30 мм (C).

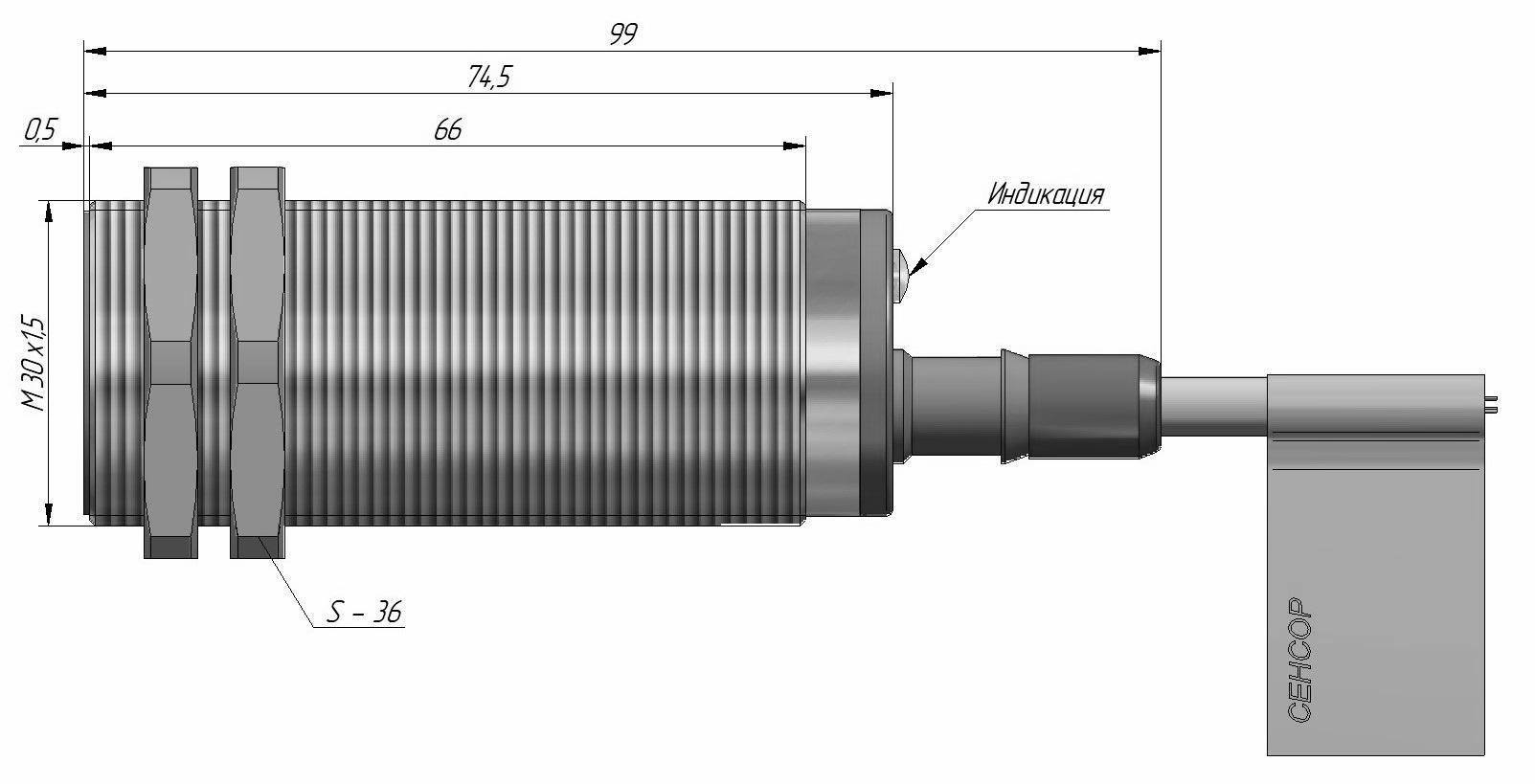

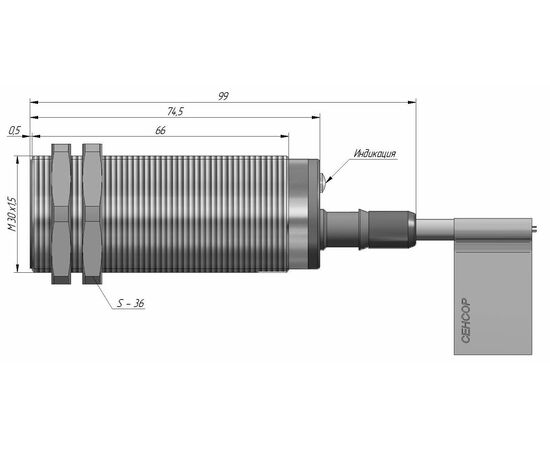

Электрическое подключение производится кабелем длиной 2 м. По запросу длина кабеля может быть 3, 5, 7, 10 и т.д. метров. В месте ввода кабеля датчик имеет штуцер — это специальный наконечник, который дает возможность закрепить металлорукав или пластиковую трубку поверх кабеля для его защиты от механических воздействий (стружка, абразив). Диаметр штуцера 10.5 мм, можно крепить рукав с диаметром условного прохода 10 мм.

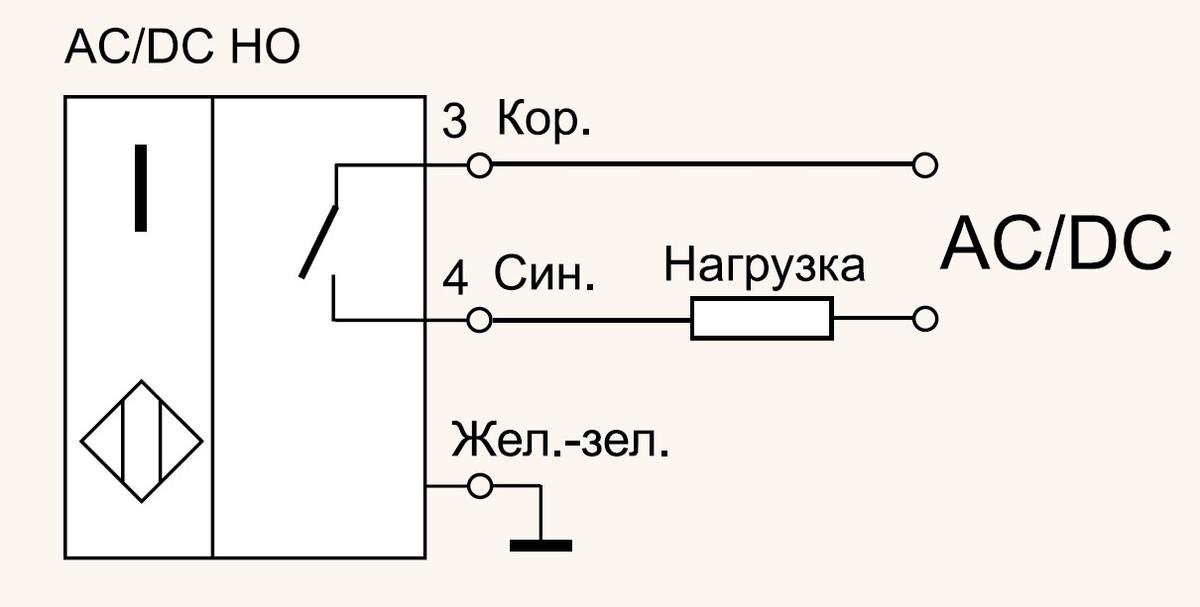

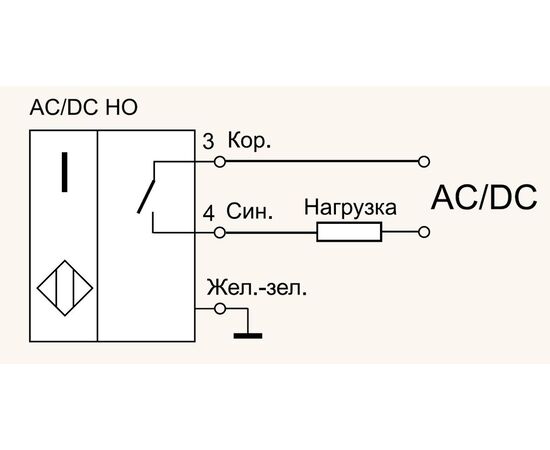

Датчик подключается по двухпроводной схеме с заземлением корпуса к цепи питания переменного или постоянного тока рабочим напряжением 20…250 ВAC/DC. Выход имеет бистабильную защиту от перегрузок по току и коротких замыканий. При возникновении перегрузки выхода по току защита прерывает ток через датчик. Для восстановления нормальной работы после срабатывания защиты следует кратковременно прервать подачу питания или переключить датчик управляющим воздействием.
Характеристики индуктивного датчика ВБИ-М30-76С-1351-З
- датчик положения
- индуктивный
- НО (замыкающий контакт)
- 2-проводная с заземлением
Все датчики постоянного тока, как правило, имеют защиту от неправильной полярности напряжения питания. Значительная часть изделий имеет встроенные ограничители напряжения.
Бистабильная защита от перегрузки по току и короткого замыкания нагрузки: при перегрузке выхода по току защита прерывает ток через датчик. Для восстановления функционирования датчика после срабатывания защиты следует кратковременно прервать подачу питающего напряжения или переключить его управляющим воздействием.
Тактовая защита от перегрузки по току и короткого замыкания нагрузки: при перегрузке выхода по току защита прерывает ток через датчик. Через короткое время защита восстанавливает цепь и, если перегрузка осталась, вновь прерывает ток. Циклы повторяются до устранения перегрузки.
- бистабильная
- заподлицо
Система степеней защиты корпусов IP в соответствии с IEC 60529 показывает уровень защищенности заключенного в корпус электротехнического оборудования от попадания в него в процессе эксплуатации твердых объектов и жидкостей.
— защита от попадания твердых объектов;
— защита от проникновения жидкостей.
| Защита от проникновения твердых объектов |
|
|---|---|
| 0 | Защита отсутствует |
| 1 | Защита от попадания твердых объектов, размером более 50 мм, например, человеческие руки |
| 2 | Защита от попадания твердых объектов, размером более 12 мм, например, человеческие пальцы |
| 3 | Защита от попадания твердых объектов, размером более 2.5 мм, например, инструменты, толстые провода |
| 4 | Защита от попадания твердых объектов, размером более 1 мм, например, крепежные винты проводов |
| 5 | Защита от ограниченного проникновения пыли (без вредных отложений) |
| 6 | Полная защита от проникновения пыли |
| Защита от попадания жидкостей |
|
|---|---|
| 0 | Защита отсутствует |
| 1 | Защита от вертикально падающих водяных капель |
| 2 | Защита от падающих водяных капель под углом 15° от вертикали |
| 3 | Защита от прямого распыления влаги под углом до 60° от вертикали |
| 4 | Защиты от водяных брызг из любого направления |
| 5 | Защита от водяных струй низкого давления из любого направления |
| 6 | Защиты от водяных струй воды высокого давления из любого направления |
| 7 | Защита при погружении на глубину до 1 м |
| 8 | Защита при длительном погружении под давлением (дополнительно указывается глубина) |
IP69K
IP69K — это степень защиты в соответствии с немецким стандартом DIN 40050-9, дополняющим систему степеней защиты IEC 60529. Степень защиты IP69K разработана для областей применения, где необходима дополнительная защита от высокого давления и высоких температур (например, транспортные средства и пищевая промышленность), где производят интенсивную мойку оборудования с помощью высокого давления или водой с паром.
NEMA 250
Стандарт NEMA 250-2020 действует в Северной Америке и носит более описательный характер, не определяя, например, размер частиц пыли. Тем не менее, он определяют ряд других важных параметров, в частности:
- возможность использования в помещениях и вне их,
- способность работы при обледенении, в том числе подвижных механизмов,
- коррозионную стойкость,
- стойкость к нефтепродуктам, в том числе выбрасываемым из работающих механизмов.
| Обеспечивается защита от воздействий | Степень защиты NEMA | |||||||||
|---|---|---|---|---|---|---|---|---|---|---|
| 1 | 2 | 4 | 4X | 5 | 6 | 6P | 12 | 12K | 13 | |
| Случайный контакт оператора с защищаемым оборудованием |  |
|
|
|
|
|
|
|
|
|
| Падающие комья грязи | |
|
|
|
|
|
|
|
|
|
| Падающие жидкости (капли и легкие брызги) | |
|
|
|
|
|
|
|
| |
| Летучая пыль, ворс, волокна и др. частицы (не взрывоопасные) | |
|
|
|
|
|
| |||
| Осаждающаяся пыль, ворс, волокна и др. частицы (не взрывоопасные) | |
|
|
|
|
|
|
| ||
| Брызги и струи воды | |
|
|
|
||||||
| Нефтепродукты и охлаждающие жидкости, в том числе подтекающие из оборудования | |
|
| |||||||
| Разбрызгиваемые нефтепродукты и охлаждающие жидкости | | |||||||||
| Коррозионные агенты | |
|
||||||||
| Случайное кратковременное затопление (окунание) | |
|
||||||||
| Случайное продолжительное затопление | |
|||||||||
| Обеспечивается защита от воздействий | Степени защиты NEMA | |||||||||
|---|---|---|---|---|---|---|---|---|---|---|
| 3 | 3X | 3R | 3RX | 3S | 3SX | 4 | 4X | 6 | 6P | |
| Случайный контакт оператора с защищаемым оборудованием | |
|
|
|
|
|
|
|
|
|
| Падающие комья грязи | |
|
|
|
|
|
|
|
|
|
| Падающие жидкости (капли и легкие брызги) | |
|
|
|
|
|
|
|
|
|
| Дождь, снег и мокрый снег в условиях, когда не требуется работа подвижных частей в условиях обледенения | |
|
|
|
|
|
|
|
|
|
| Мокрый снег в условиях, когда требуется работа подвижных частей в условиях обледенения | |
|
||||||||
| Летучая пыль, ворс, волокна и др. частицы, разносимые ветром (не взрывоопасные) | |
|
|
|
|
|
|
| ||
| Брызги и струи воды | |
|
|
| ||||||
| Коррозионные агенты | |
|
|
|
| |||||
| Случайное кратковременное затопление (окунание) | |
| ||||||||
| Случайное продолжительное затопление | | |||||||||
| NEMA | IP20 | IP30 | IP22 | IP24 | IP32 | IP34 | IP61 | IP63 | IP64 | IP65 | IP66 | IP67 | IP68 |
|---|---|---|---|---|---|---|---|---|---|---|---|---|---|
| 1 | |
|
|||||||||||
| 2 | |
|
|||||||||||
| 3, 3X | |
||||||||||||
| 3R, 3RX | |
|
|||||||||||
| 3S, 3SX | |
||||||||||||
| 4, 4X | |
||||||||||||
| 5 | |
||||||||||||
| 6 | |
||||||||||||
| 6P | | ||||||||||||
| 12, 12K | |
||||||||||||
| 13 | |
