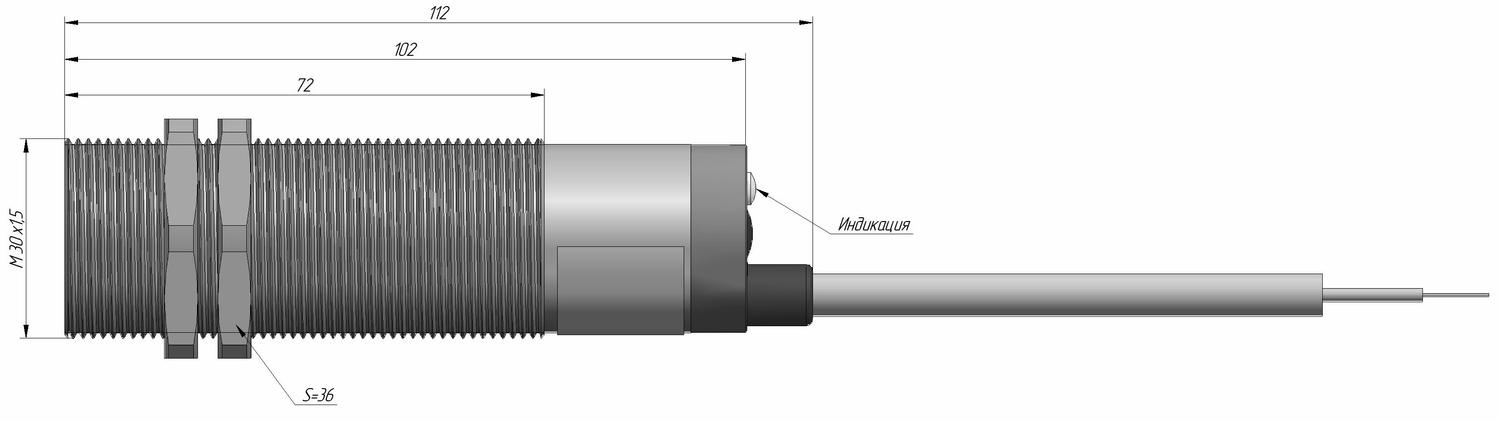

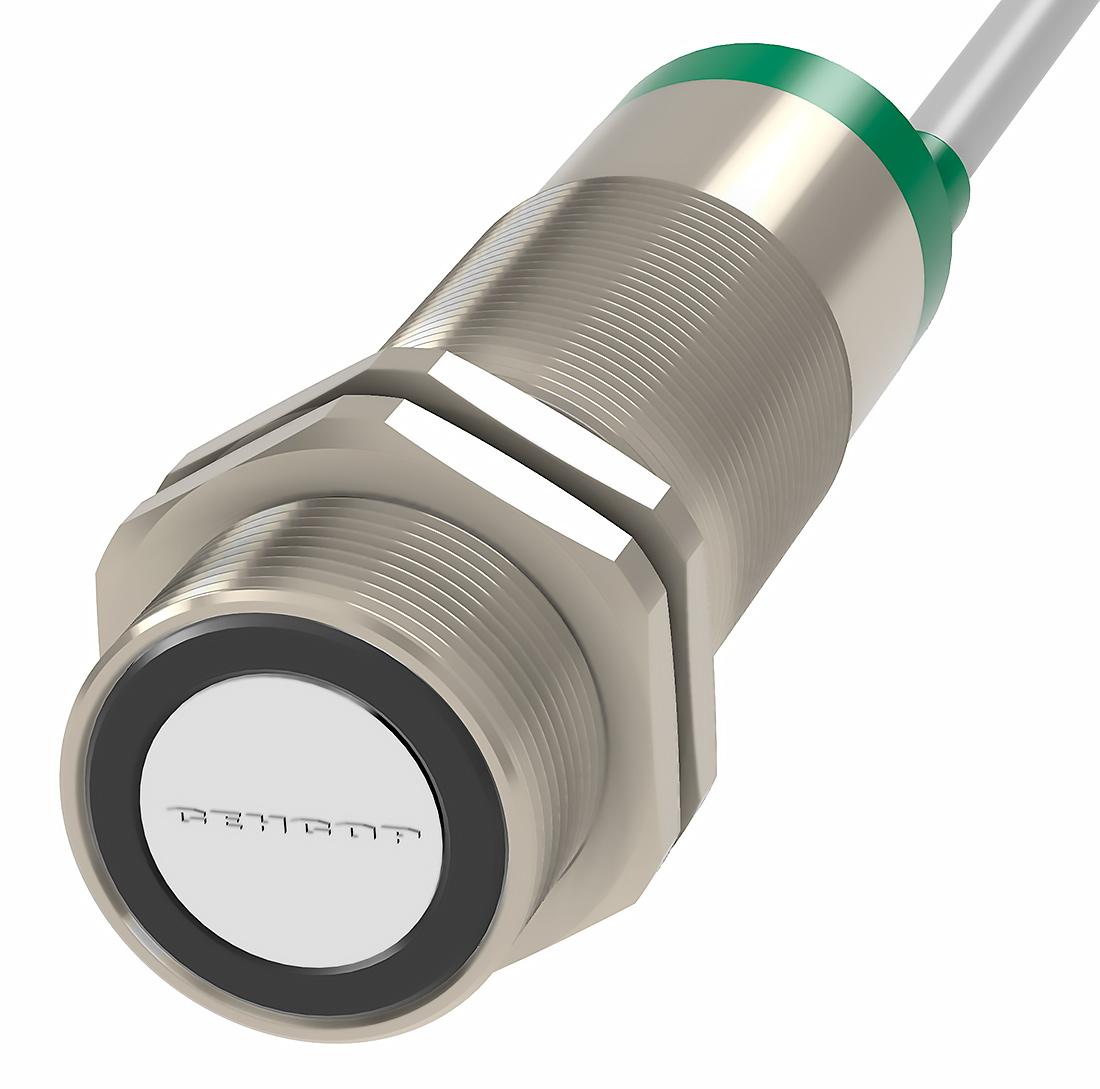

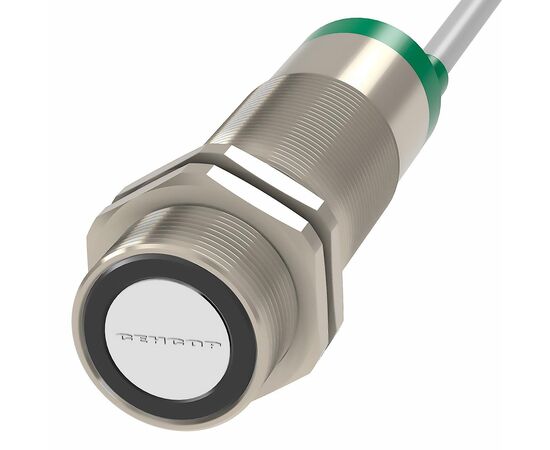

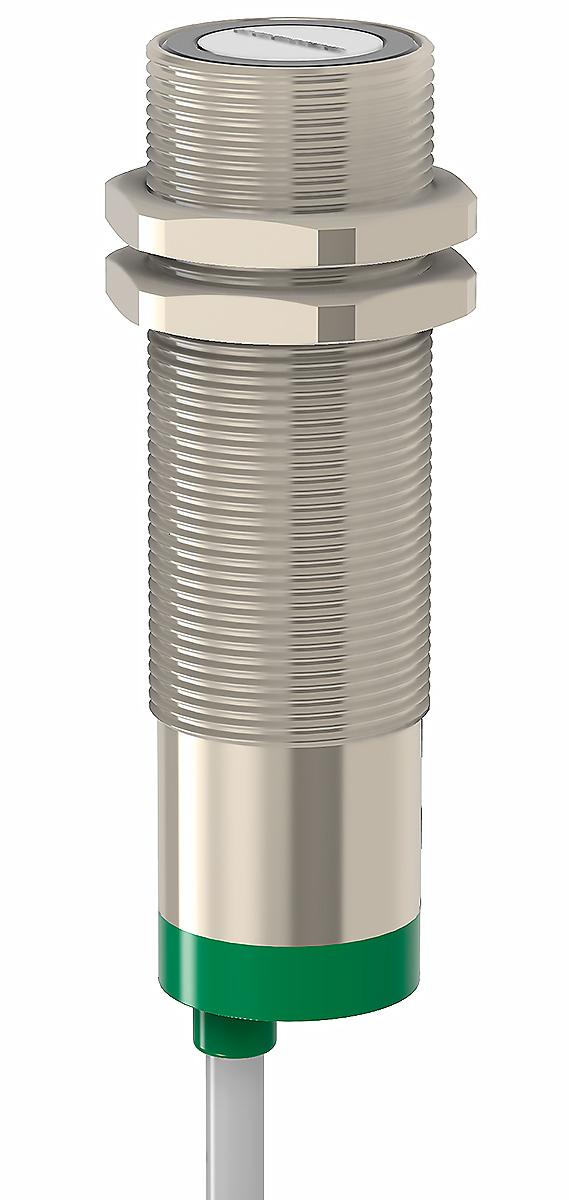

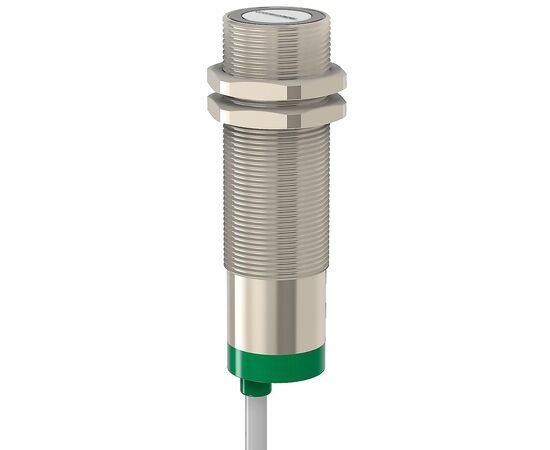

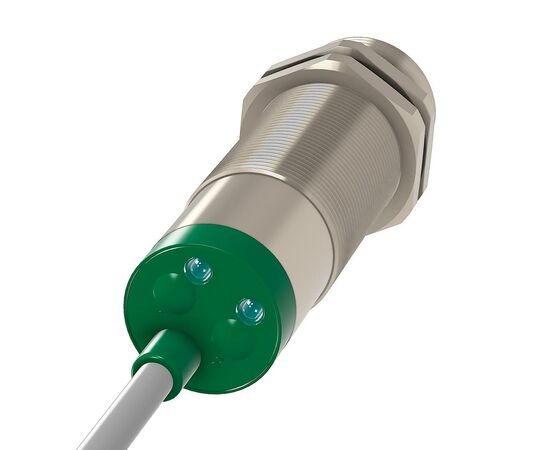

Ультразвуковой датчик положения применяется для определения наличия объекта в зоне чувствительности по принципу отражения от него механических волн высокой частоты (200 кГц). Датчик может работать в условиях запыления, задымления, пара, тумана, а также определять объекты любого цвета и оптической отражательной способности (например, может определять прозрачные объекты). Датчик ВБУ не выполняет задачи измерения расстояния до объекта.
Излучателем ультразвуковых колебаний и приемником отраженного от объекта сигнала является пьезоэлемент датчика. Длительность времени между излучением сигнала и его приемом зависит от удаленности объекта от датчика. Это время измеряется и сравнивается с запрограммированными значениями ближней и дальней границы зоны чувствительности, которые программируются с помощью кнопок. Это позволяет сделать зону срабатывания более узкой, чем зона чувствительности и отстроиться от воздействия ложных или фоновых объектов.
Зона чувствительности датчика находится в диапазоне от 20 до 100 см. При этом дальнюю границу рекомендуется программировать в пределах 80% от максимальной зоны чувствительности. Минимальное значение между дальней и ближней границей составляет 15 мм. Непосредственно перед излучателем датчика на расстоянии до 20 см находится зона нечувствительности (слепая зона). При наличии объектов в слепой зоне состояние выхода датчика может быть неопределенным.
Полный угол пучка ультразвукового излучения составляет 7°. Для устойчивой работы датчика в этом секторе не должно быть предметов, отражающих УЗ-колебания. Объект воздействия должен располагаться параллельно чувствительной поверхности датчика. При угле наклона объекта более ±3.5°, максимальная граница зоны чувствительности уменьшается. Она уменьшается также, если объект воздействия имеет размеры менее 100×100 мм или неровную отражающую поверхность.
При установке ВБУ в ряд, расстояние между двумя соседними датчиками должно быть не менее 250 мм. Не допускается установка двух датчиков друг напротив друга.

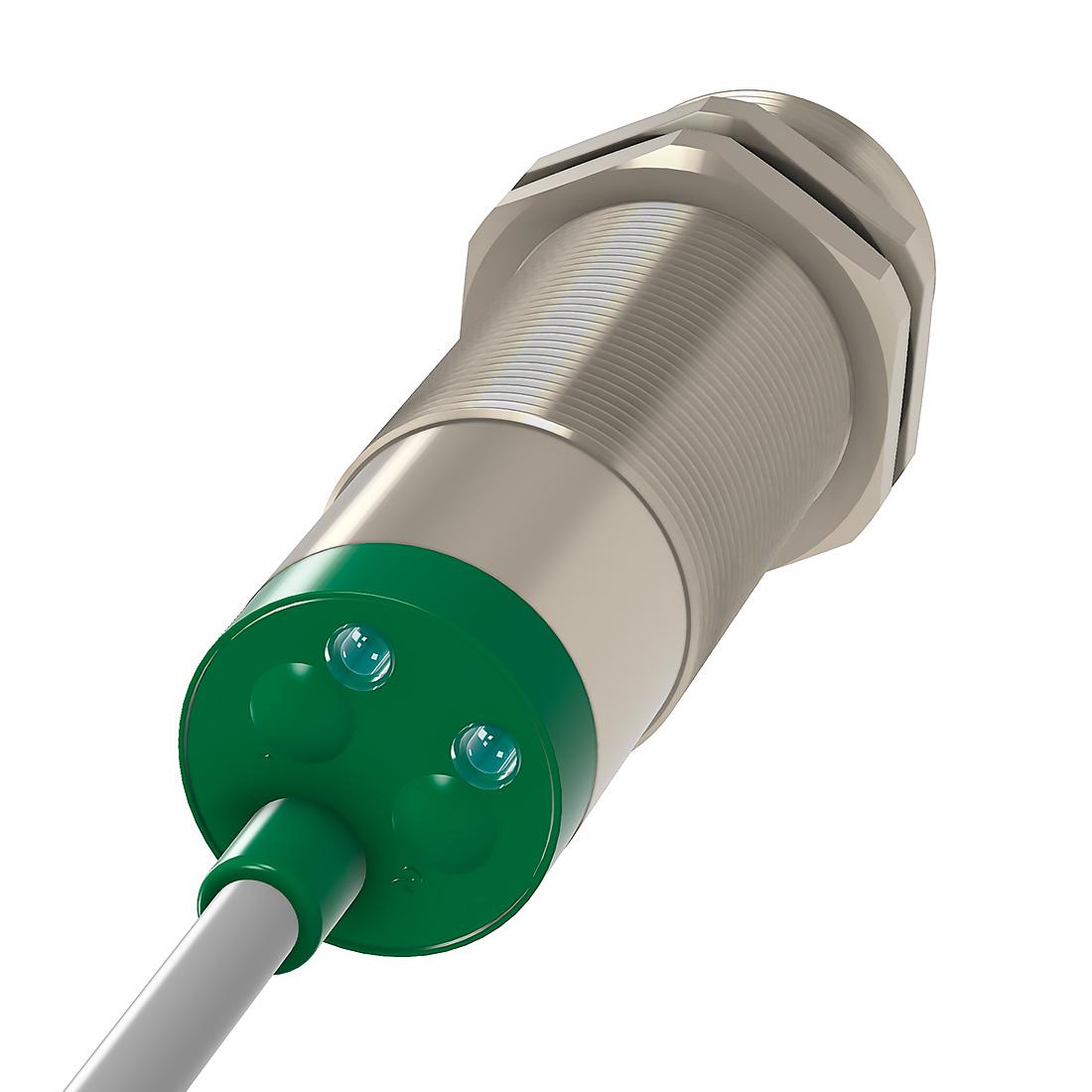

Индикатор "Состояние выхода" датчика ВБУ светится, когда выход замкнут. Индикатор качества принимаемого сигнала горит зеленым постоянно, если сигнал в норме, и прерывается при неустойчивом или слабом сигнале. Качество сигнала можно повысить за счет увеличения длительности Т зондирующего ультразвукового излучения (только для датчиков ВБУ-М30-100У-411х). При этом уменьшается максимальная частота срабатывания датчика (с 15 Гц до 0.27 Гц).
Для установки границ зоны срабатывания, необходимо:
- Кратковременно нажать кнопку 2 («Программирование»)
- Установить объект воздействия на расстоянии ближней границы (индикатор «Качество сигнала» должен гореть зеленым светом).
- Кратковременно нажать кнопку 1 («Установка») - должен вспыхнуть красным светом индикатор «Сигнал» (ближняя граница установлена).
- Переместить объект воздействия в дальнюю зону (индикатор «Качество сигнала» должен гореть зеленым светом)
- Кратковременно нажать кнопку 1 («Установка») - должен вспыхнуть красным светом индикатор «Сигнал» (дальняя граница установлена)
- Режим программирования завершен, датчик готов к работе
Для просмотра и изменения длительности Т зондирующего УЗ-излучения и соответствующей максимальной частоты срабатывания необходимо нажать и удерживать кнопку 1, после чего кратковременно нажать кнопку 2 и отпустить кнопку 1. Далее кратковременно нажимая кнопку 1, можно по циклу изменять значение Т, при этом будет меняться состояние обоих индикаторов. Через 5 секунд после прекращения нажатия на кнопку 1 настройка автоматически сохранится.

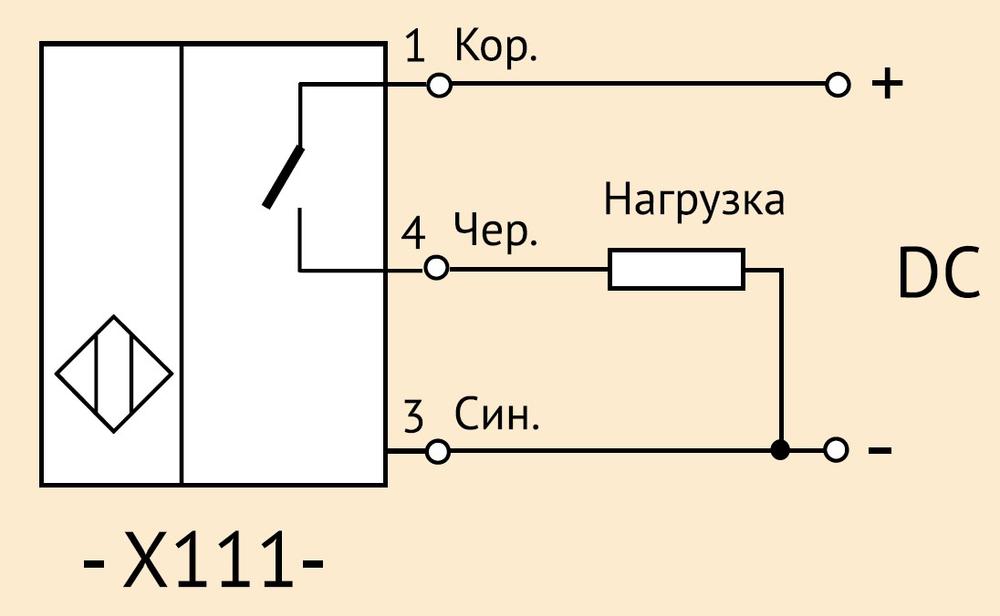

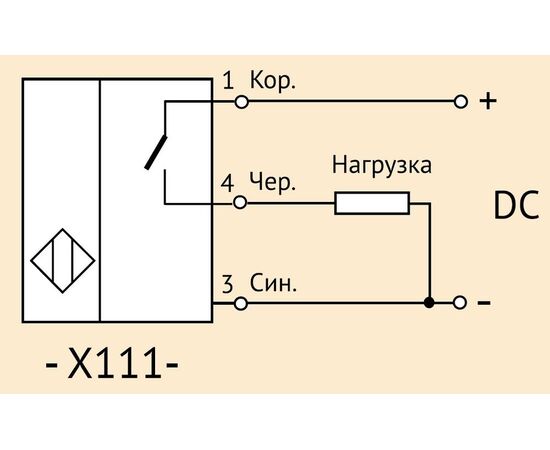

Датчик имеет нормально разомкнутый выход (при подаче питания), который замыкается при входе объекта в зону чувствительности (индикатор "Состояние выхода" горит красным), и обратно размыкается при выходе объекта из зоны (индикатор "Состояние выхода" гаснет).
Характеристики ультразвукового датчика ВБУ-М30-100У-4111-СА
- датчик положения
- ультразвуковой
- НО (замыкающий контакт)
- 3-проводная
Все датчики постоянного тока, как правило, имеют защиту от неправильной полярности напряжения питания. Значительная часть изделий имеет встроенные ограничители напряжения.
Бистабильная защита от перегрузки по току и короткого замыкания нагрузки: при перегрузке выхода по току защита прерывает ток через датчик. Для восстановления функционирования датчика после срабатывания защиты следует кратковременно прервать подачу питающего напряжения или переключить его управляющим воздействием.
Тактовая защита от перегрузки по току и короткого замыкания нагрузки: при перегрузке выхода по току защита прерывает ток через датчик. Через короткое время защита восстанавливает цепь и, если перегрузка осталась, вновь прерывает ток. Циклы повторяются до устранения перегрузки.
- тактовая
Система степеней защиты корпусов IP в соответствии с IEC 60529 показывает уровень защищенности заключенного в корпус электротехнического оборудования от попадания в него в процессе эксплуатации твердых объектов и жидкостей.
— защита от попадания твердых объектов;
— защита от проникновения жидкостей.
| Защита от проникновения твердых объектов |
|
|---|---|
| 0 | Защита отсутствует |
| 1 | Защита от попадания твердых объектов, размером более 50 мм, например, человеческие руки |
| 2 | Защита от попадания твердых объектов, размером более 12 мм, например, человеческие пальцы |
| 3 | Защита от попадания твердых объектов, размером более 2.5 мм, например, инструменты, толстые провода |
| 4 | Защита от попадания твердых объектов, размером более 1 мм, например, крепежные винты проводов |
| 5 | Защита от ограниченного проникновения пыли (без вредных отложений) |
| 6 | Полная защита от проникновения пыли |
| Защита от попадания жидкостей |
|
|---|---|
| 0 | Защита отсутствует |
| 1 | Защита от вертикально падающих водяных капель |
| 2 | Защита от падающих водяных капель под углом 15° от вертикали |
| 3 | Защита от прямого распыления влаги под углом до 60° от вертикали |
| 4 | Защиты от водяных брызг из любого направления |
| 5 | Защита от водяных струй низкого давления из любого направления |
| 6 | Защиты от водяных струй воды высокого давления из любого направления |
| 7 | Защита при погружении на глубину до 1 м |
| 8 | Защита при длительном погружении под давлением (дополнительно указывается глубина) |
IP69K
IP69K — это степень защиты в соответствии с немецким стандартом DIN 40050-9, дополняющим систему степеней защиты IEC 60529. Степень защиты IP69K разработана для областей применения, где необходима дополнительная защита от высокого давления и высоких температур (например, транспортные средства и пищевая промышленность), где производят интенсивную мойку оборудования с помощью высокого давления или водой с паром.
NEMA 250
Стандарт NEMA 250-2020 действует в Северной Америке и носит более описательный характер, не определяя, например, размер частиц пыли. Тем не менее, он определяют ряд других важных параметров, в частности:
- возможность использования в помещениях и вне их,
- способность работы при обледенении, в том числе подвижных механизмов,
- коррозионную стойкость,
- стойкость к нефтепродуктам, в том числе выбрасываемым из работающих механизмов.
| Обеспечивается защита от воздействий | Степень защиты NEMA | |||||||||
|---|---|---|---|---|---|---|---|---|---|---|
| 1 | 2 | 4 | 4X | 5 | 6 | 6P | 12 | 12K | 13 | |
| Случайный контакт оператора с защищаемым оборудованием |  |
|
|
|
|
|
|
|
|
|
| Падающие комья грязи | |
|
|
|
|
|
|
|
|
|
| Падающие жидкости (капли и легкие брызги) | |
|
|
|
|
|
|
|
| |
| Летучая пыль, ворс, волокна и др. частицы (не взрывоопасные) | |
|
|
|
|
|
| |||
| Осаждающаяся пыль, ворс, волокна и др. частицы (не взрывоопасные) | |
|
|
|
|
|
|
| ||
| Брызги и струи воды | |
|
|
|
||||||
| Нефтепродукты и охлаждающие жидкости, в том числе подтекающие из оборудования | |
|
| |||||||
| Разбрызгиваемые нефтепродукты и охлаждающие жидкости | | |||||||||
| Коррозионные агенты | |
|
||||||||
| Случайное кратковременное затопление (окунание) | |
|
||||||||
| Случайное продолжительное затопление | |
|||||||||
| Обеспечивается защита от воздействий | Степени защиты NEMA | |||||||||
|---|---|---|---|---|---|---|---|---|---|---|
| 3 | 3X | 3R | 3RX | 3S | 3SX | 4 | 4X | 6 | 6P | |
| Случайный контакт оператора с защищаемым оборудованием | |
|
|
|
|
|
|
|
|
|
| Падающие комья грязи | |
|
|
|
|
|
|
|
|
|
| Падающие жидкости (капли и легкие брызги) | |
|
|
|
|
|
|
|
|
|
| Дождь, снег и мокрый снег в условиях, когда не требуется работа подвижных частей в условиях обледенения | |
|
|
|
|
|
|
|
|
|
| Мокрый снег в условиях, когда требуется работа подвижных частей в условиях обледенения | |
|
||||||||
| Летучая пыль, ворс, волокна и др. частицы, разносимые ветром (не взрывоопасные) | |
|
|
|
|
|
|
| ||
| Брызги и струи воды | |
|
|
| ||||||
| Коррозионные агенты | |
|
|
|
| |||||
| Случайное кратковременное затопление (окунание) | |
| ||||||||
| Случайное продолжительное затопление | | |||||||||
| NEMA | IP20 | IP30 | IP22 | IP24 | IP32 | IP34 | IP61 | IP63 | IP64 | IP65 | IP66 | IP67 | IP68 |
|---|---|---|---|---|---|---|---|---|---|---|---|---|---|
| 1 | |
|
|||||||||||
| 2 | |
|
|||||||||||
| 3, 3X | |
||||||||||||
| 3R, 3RX | |
|
|||||||||||
| 3S, 3SX | |
||||||||||||
| 4, 4X | |
||||||||||||
| 5 | |
||||||||||||
| 6 | |
||||||||||||
| 6P | | ||||||||||||
| 12, 12K | |
||||||||||||
| 13 | |
