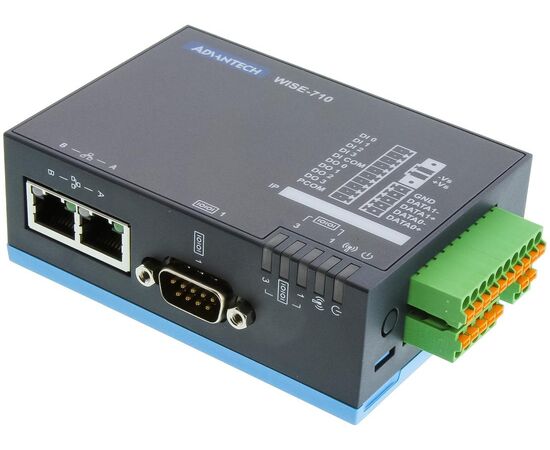

WISE-710 — это универсальное устройство, которое одновременно может быть шлюзом для промышленных протоколов, устройством сбора и обработки данных, хабом для IoT устройств и маршрутизатором. Представляет собой открытую платформу для интернета вещей в промышленном исполнении с процессором Cortex A9 i.MX6, оборудованную 3 последовательными портами RS-232/485, 2 портами 10/100/1000 Ethernet, 4 каналами DI/DO и полноразмерным слотом MiniPCIe для установки модуля связи Wi-Fi или 3G/4G/LTE, работающую под управлением Linux Ubuntu. Платформа служит для подключения любой автоматики, счетчиков, контроллеров, интеллектуальных датчиков IIoT, а также другой промышленной периферии, получения с них разнородных данных, их обработки и последующей публикации или архивирования.
Для программирования разработчикам доступны открытые SDK для сборки ядра Linux и программ, а также среда визуального программирования NodeRED с использованием JavaScript. Кроме того, доступна версия с предустановленным конфигурационным ПО EdgeLink, имеющим более 200 драйверов устройств и поддерживающим множество открытых протоколов типа MQTT, Modbus и т.п., а также облачных платформ IIoT.
Отличительные особенности
- Freescale i.MX 6 Dual Lite A9 1GHz
- Поддержка MQTT, клиента LWM2M для облачной связи
- Встроенный чип безопасности, сертифицированный Microsoft Azure
- Поддержка мокрого и сухого контактов DI с помощью переключателя
- Поддержка идентификатора узла программным обеспечением
- Возможность сохранения логов на карте Micro SD
- ОС: Linux Ubuntu 16.04
- Рабочая температура: −20 … +55 °C
Информационные ресурсы
Характеристики контроллера (УСПД) WISE-710-N600A
- УСПД - шлюз данных IIoT
- CAN
- RS-485
- USB
- дискретный ввод
- дискретный вывод
Если в стандартной комплектации память не установлена, она может быть добавлена на этапе сборки и тестирования. Просьба сообщать нужный объем ОЗУ при заказе.
Если память уже установлена, при необходимости её объем можно расширить в пределах максимального.
Если в стандартной комплектации накопитель не установлен, он может быть добавлен на этапе сборки и тестирования. Просьба сообщать нужный объем накопителя и его предпочитаемый тип при заказе.
Если накопитель уже установлен, при необходимости его можно заменить на другой ёмкости или типа (нужно уточнять при заказе).
- MicroSD
- Realtek 8364NBI
- RS-485/CANBus (1 порт)
- RS-485 (1 порт)
- RS-232/485 (1 порт)
- microUSB Host
- контакт с внешним питанием
- сухой контакт
- открытый коллектор
- Mini-PCIe ×1
- 1 модуль WISE-710
- CAN
- Gigabit Ethernet (2 порта)
Если операционная система не установлена в стандартной комплектации, её можно добавить через услугу сборки и тестирования. Просьба сообщать нужный тип ОС при заказе.
- −
- Linux C ,
- Node-Red

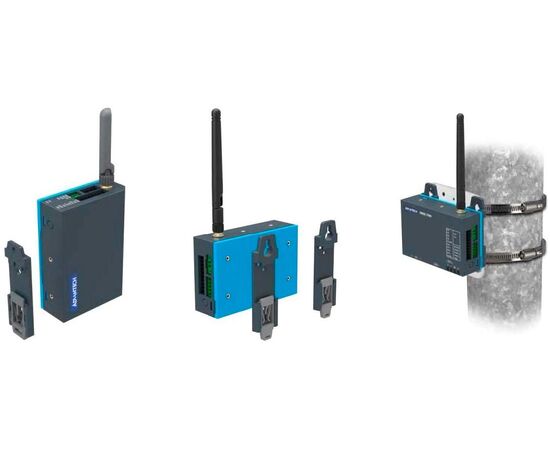

- DIN-рельс
- на панель/стену
Система степеней защиты корпусов IP в соответствии с IEC 60529 показывает уровень защищенности заключенного в корпус электротехнического оборудования от попадания в него в процессе эксплуатации твердых объектов и жидкостей.
— защита от попадания твердых объектов;
— защита от проникновения жидкостей.
| Защита от проникновения твердых объектов |
|
|---|---|
| 0 | Защита отсутствует |
| 1 | Защита от попадания твердых объектов, размером более 50 мм, например, человеческие руки |
| 2 | Защита от попадания твердых объектов, размером более 12 мм, например, человеческие пальцы |
| 3 | Защита от попадания твердых объектов, размером более 2.5 мм, например, инструменты, толстые провода |
| 4 | Защита от попадания твердых объектов, размером более 1 мм, например, крепежные винты проводов |
| 5 | Защита от ограниченного проникновения пыли (без вредных отложений) |
| 6 | Полная защита от проникновения пыли |
| Защита от попадания жидкостей |
|
|---|---|
| 0 | Защита отсутствует |
| 1 | Защита от вертикально падающих водяных капель |
| 2 | Защита от падающих водяных капель под углом 15° от вертикали |
| 3 | Защита от прямого распыления влаги под углом до 60° от вертикали |
| 4 | Защиты от водяных брызг из любого направления |
| 5 | Защита от водяных струй низкого давления из любого направления |
| 6 | Защиты от водяных струй воды высокого давления из любого направления |
| 7 | Защита при погружении на глубину до 1 м |
| 8 | Защита при длительном погружении под давлением (дополнительно указывается глубина) |
IP69K
IP69K — это степень защиты в соответствии с немецким стандартом DIN 40050-9, дополняющим систему степеней защиты IEC 60529. Степень защиты IP69K разработана для областей применения, где необходима дополнительная защита от высокого давления и высоких температур (например, транспортные средства и пищевая промышленность), где производят интенсивную мойку оборудования с помощью высокого давления или водой с паром.
NEMA 250
Стандарт NEMA 250-2020 действует в Северной Америке и носит более описательный характер, не определяя, например, размер частиц пыли. Тем не менее, он определяют ряд других важных параметров, в частности:
- возможность использования в помещениях и вне их,
- способность работы при обледенении, в том числе подвижных механизмов,
- коррозионную стойкость,
- стойкость к нефтепродуктам, в том числе выбрасываемым из работающих механизмов.
| Обеспечивается защита от воздействий | Степень защиты NEMA | |||||||||
|---|---|---|---|---|---|---|---|---|---|---|
| 1 | 2 | 4 | 4X | 5 | 6 | 6P | 12 | 12K | 13 | |
| Случайный контакт оператора с защищаемым оборудованием |  |
|
|
|
|
|
|
|
|
|
| Падающие комья грязи | |
|
|
|
|
|
|
|
|
|
| Падающие жидкости (капли и легкие брызги) | |
|
|
|
|
|
|
|
| |
| Летучая пыль, ворс, волокна и др. частицы (не взрывоопасные) | |
|
|
|
|
|
| |||
| Осаждающаяся пыль, ворс, волокна и др. частицы (не взрывоопасные) | |
|
|
|
|
|
|
| ||
| Брызги и струи воды | |
|
|
|
||||||
| Нефтепродукты и охлаждающие жидкости, в том числе подтекающие из оборудования | |
|
| |||||||
| Разбрызгиваемые нефтепродукты и охлаждающие жидкости | | |||||||||
| Коррозионные агенты | |
|
||||||||
| Случайное кратковременное затопление (окунание) | |
|
||||||||
| Случайное продолжительное затопление | |
|||||||||
| Обеспечивается защита от воздействий | Степени защиты NEMA | |||||||||
|---|---|---|---|---|---|---|---|---|---|---|
| 3 | 3X | 3R | 3RX | 3S | 3SX | 4 | 4X | 6 | 6P | |
| Случайный контакт оператора с защищаемым оборудованием | |
|
|
|
|
|
|
|
|
|
| Падающие комья грязи | |
|
|
|
|
|
|
|
|
|
| Падающие жидкости (капли и легкие брызги) | |
|
|
|
|
|
|
|
|
|
| Дождь, снег и мокрый снег в условиях, когда не требуется работа подвижных частей в условиях обледенения | |
|
|
|
|
|
|
|
|
|
| Мокрый снег в условиях, когда требуется работа подвижных частей в условиях обледенения | |
|
||||||||
| Летучая пыль, ворс, волокна и др. частицы, разносимые ветром (не взрывоопасные) | |
|
|
|
|
|
|
| ||
| Брызги и струи воды | |
|
|
| ||||||
| Коррозионные агенты | |
|
|
|
| |||||
| Случайное кратковременное затопление (окунание) | |
| ||||||||
| Случайное продолжительное затопление | | |||||||||
| NEMA | IP20 | IP30 | IP22 | IP24 | IP32 | IP34 | IP61 | IP63 | IP64 | IP65 | IP66 | IP67 | IP68 |
|---|---|---|---|---|---|---|---|---|---|---|---|---|---|
| 1 | |
|
|||||||||||
| 2 | |
|
|||||||||||
| 3, 3X | |
||||||||||||
| 3R, 3RX | |
|
|||||||||||
| 3S, 3SX | |
||||||||||||
| 4, 4X | |
||||||||||||
| 5 | |
||||||||||||
| 6 | |
||||||||||||
| 6P | | ||||||||||||
| 12, 12K | |
||||||||||||
| 13 | |
Видео галерея контроллера (УСПД) [WISE-710-N600A]
Внешний вид шлюза протоколов IIoT WISE-710
Обзор технологии применения WISE-710
