Классы защиты IEC от поражения электрическим током для источников питания

Источники питания подразделяются на один из трех классов защиты в зависимости от необходимости подключения защитного заземления или его отсутствия.

Класс I — защита пользователя от поражения электрическим током достигается за счет комбинации использования базовой изоляции и подключения к защитному заземлению, которое с помощью проводящих частей способно уводить опасные напряжения к земле, если основная изоляция выходит из строя. Это означает, что ИП класса I имеет клемму/контакт для заземления.

Класс II — защита пользователя от поражения электрическим током достигается за счет двух уровней изоляции (двойной или усиленной), при этом отсутствует зависимость от защитного заземления и от условий установки. Это означает, что ИП класса II НЕ имеют клеммы/контакта для заземления.

Класс III — когда вход подключен к цепи безопасного сверхнизкого напряжения (SELV), что означает, что дополнительная защита не требуется.

Важно отметить различие между источником питания класса II, как описано выше, и источником питания с ограничением мощности (LPS, Limited Power Source) класса 2, которое связано с номинальной мощностью в ВА ограничиваемого выхода.

Источник питания класса 2 имеет максимальную выходную мощность 100 ВА, если коэффициент мощности меньше 0.9 или 100 Вт, если коэффициент мощности выше 0.9. Кроме того, максимально допустимый выходной ток при любых условиях составляет 8 А, а максимальное выходное напряжение при любых условиях составляет 30 В постоянного тока. Требования к источнику питания класса 2, соответствующему UL1310, такие же, как и к источнику питания с ограничением мощности (LPS, Limited Power Source) согласно UL60950-1 и UL62368-1.

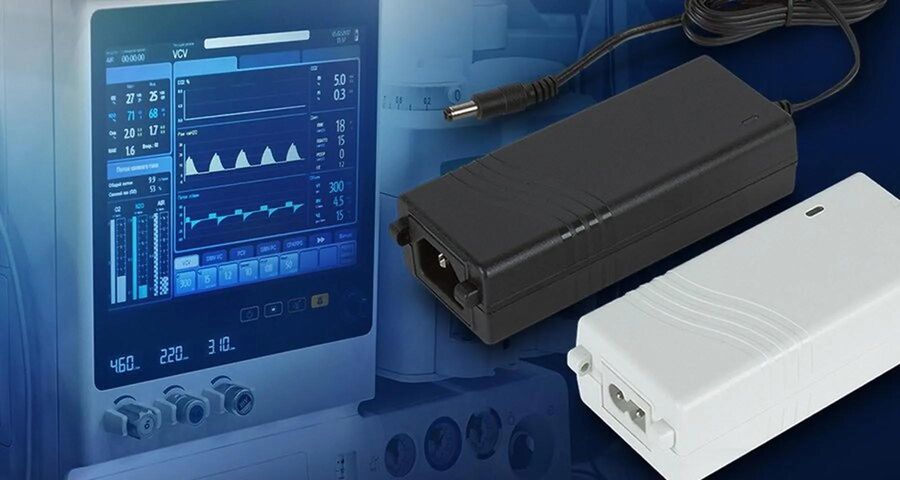

Использование внешнего источника питания класса II не вызывает затруднений, поскольку для безопасной работы требуется только двухжильный сетевой шнур, который отличает его от продукта класса I.

Источник питания класса II или источник питания с открытым корпусом (Open Frame) не требует заземления для безопасной работы, но необходимо соблюдать минимальное расстояние от любой токоведущей части до корпуса независимо от того, является ли корпус токопроводящим или нет, чтобы поддерживать два уровня защиты во избежание единичного отказа в системе.

Хотя источник питания класса II не требует защитного заземления, некоторые изделия с более низким уровнем мощности класса II находят применение в системах класса I, а некоторые приложения класса II используют функциональное заземление в системе.

Источник питания класса II разработан с учетом требований ЭМС по излучению и невосприимчивости, но если выход источника питания подключен к защитному заземлению или функциональной "земле", это создаст путь с низким сопротивлением для шума, изменяющего характеристики источника питания, и в таком случае будет необходимо установить дополнительные фильтры вне источника питания для соответствия требованиям по излучению.
