В чем разница Class 2 и Class II для источников питания

Определенно, часто возникает путаница в отношении разницы между источниками питания переменного и постоянного тока с классификацией Class 2 и Class II. Различия существенны и важны для понимания. Обозначение Class 2 NEC (National Electric Code / Национального электротехнического классификатора) относится к выходному напряжению и мощности источников переменного/постоянного тока, в то время как обозначение защиты IEC (Международной электротехнической комиссии), Class II, относится к внутренней конструкции источника питания и прочности его электрической изоляции.

Выходное напряжение и мощность по NEC Class 2

Обозначение NEC Class 2 важно при установке электрической системы в здании. Нормы источников электропитания Class 2 касаются требований к проводке (сечение и изоляция проводов, коэффициенты падения напряжения на проводах, пределы перегрузок по току и методы монтажа проводки) между выходом источника питания и входом нагрузки. Ограниченное выходное напряжение и ограничение мощности источников питания класса 2 признаны менее опасными для возникновения пожара и поражения электрическим током, что позволяет использовать более дешевые методы проводки и подключения.

Электропроводка зависит от источника питания NEC Class 2

Защита изоляции по IEC Class II

Классы защиты IEC регулируют конструкцию и изоляцию источников питания для защиты пользователя от поражения электрическим током. В источнике питания Class II имеется два уровня изоляции (или один уровень усиленной изоляции) между пользователем и внутренними токонесущими проводниками. В источниках питания с двухуровневой изоляцией первый слой изоляции обычно называют «первичной изоляцией». Типичным примером первичной изоляции является изоляция проводов. Второй уровень изоляции часто представляет собой изолирующий кожух, закрывающий продукт, например, пластиковый корпус, присутствующий на настенных и настольных блоках питания.

Источники питания класса защиты IEC Class II будут иметь двухжильный, а не трехжильный шнур питания с защитным заземлением. Продукты, разработанные с изоляцией класса II, часто обозначаются как «Class II» или «двойная изоляция», или на этикетке безопасности будет отображаться символ концентрического квадрата.

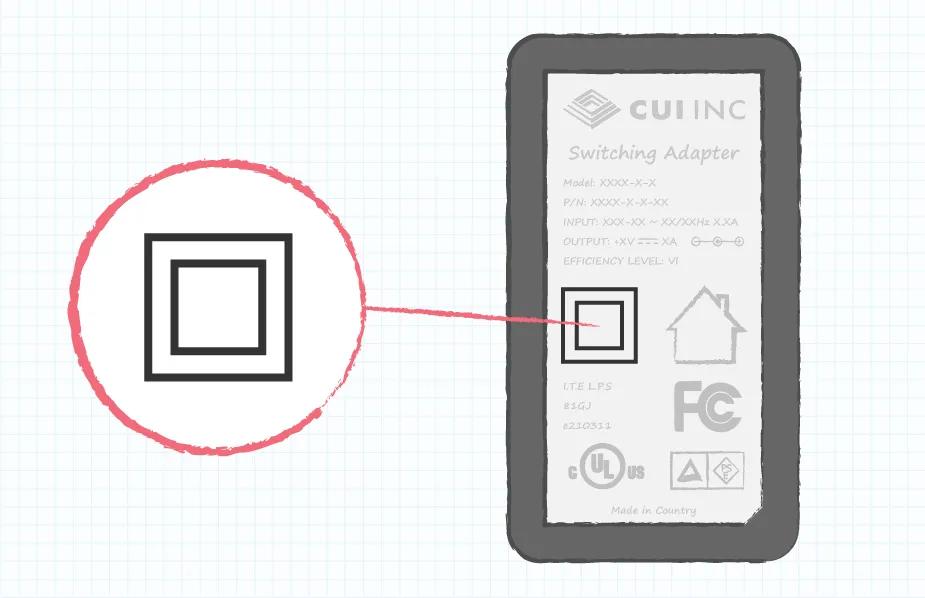

Этикетка с обозначением класса защиты IEC Class II

Понимание разницы между источниками питания NEC Class 2 и IEC Class II — простой, но важный фактор для использования правильных продуктов в пользовательских приложениях. В конечном итоге, выбрав сертифицированный источник питания класса 2 или класса II, вы лучше защитите свою конструкцию от поражения электрическим током и других опасностей и сбоев, которые могут произойти.
