Advantech запускает новую серию модульных систем сбора данных iDAQ

Рынок оборудования для испытаний и измерений стремительно развивается, пытаясь не отставать от таких быстрорастущих направлений, как электромобили, связь 5G, технологии Интернета вещей и искусственного интеллекта, которые в свою очередь создают новые требования к испытаниям. Компания Advantech анонсировала новую серию систем сбора данных iDAQ. Это модульная система сбора данных, включающая в себя шасси iDAQ-900 и модули сбора данных iDAQ-700 и iDAQ-800.

Модульная конструкция и возможность масштабируемости

Фактически серия iDAQ разделяет традиционные функции плат PCI/PCIe и USB-модулей на несколько более мелких функциональных блоков. В отличие от традиционных многофункциональных плат ввода/вывода c фиксированными функциями, каждый модуль системы iDAQ имеет только один тип функции, например, цифровой вход, аналоговый вход или даже вход IEPE, что позволяет создавать различные комбинации модулей и спецификации для своей индивидуальной системы iDAQ, которая будет более точно соответствовать различным сценариям тестирования и измерений.

Модули iDAQ поддерживают горячую замену, что упрощает обслуживание системы тестирования. Данная возможность позволяет избежать неудобств, связанных с выключением и последующим перезапуском критически важного оборудования, такого как серверы, которые должны работать непрерывно. Кроме того, в лабораторных сценариях типы измерительных сигналов могут варьироваться от одной тестовой программы к другой в соответствии с фактическими потребностями, поэтому функции горячей замены системы сбора данных очень полезны для лаборантов при замене модулей в соответствии с требованиями проекта.

Точная синхронизация по времени и гибкая настройка

Конструкция шасси серии iDAQ-900 обеспечивает быстрый доступ к шине на задней панели для подключения модулей iDAQ. Все модули ввода/вывода можно синхронизировать с часами на материнской плате шасси, чтобы выполнять замеры по всем каналам одновременно. Кроме того, шасси оснащены двумя механизмами отсчета времени, что позволяет одновременно запускать несколько модулей ввода/вывода на независимых частотах.

Модули сбора данных могут быть сконфигурированы на входные или выходные сигналы, а также как на одиночные импульсы, так и на тактовые сигналы, что обеспечивает большую гибкость для полевых приложений, которым необходимо синхронизироваться с внешними устройствами или запускать их просто импульсами.

Прочная конструкция для различных условий эксплуатации

Конструкция iDAQ системы прошла испытания на случайную вибрацию с силой 5 Grms и ударную нагрузку 30 G, которые рассчитаны на то, чтобы выдерживать самые экстремальные сценарии вибрации. В серии iDAQ используется корпус из алюминиевого сплава, что обеспечивает лучшие характеристики электромагнитной совместимости. Диапазон рабочих температур составляет от -20 до +60°C, что делает возможным применение системы не только в помещениях, но и в соответствующих уличных условиях.

Состав системы iDAQ:

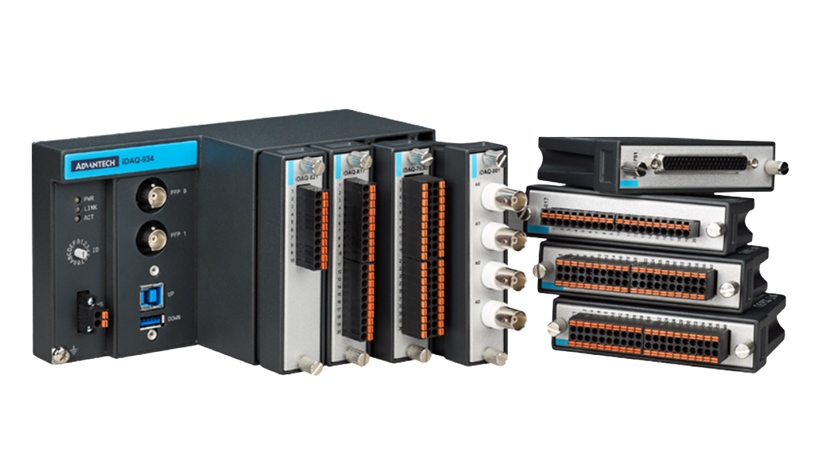

• iDAQ-934 — 4-слотовое шасси со встроенным интерфейсом USB 3.0 SuperSpeed

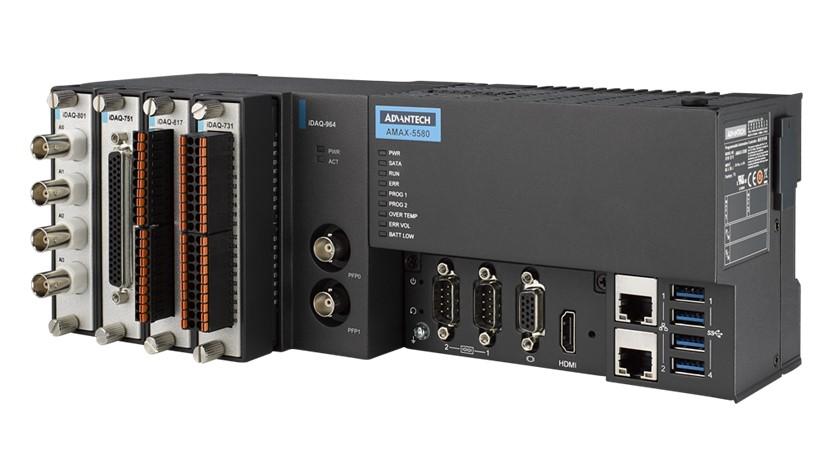

• iDAQ-964 — 4-слотовое шасси с интерфейсом PCIe для подключения к ПЛК серии AMAX-5000 либо AMAX-658
• iDAQ-731 — 16-канальный модуль с изолированным дискретным вводом и выводом
• iDAQ-751 — 48-канальный модуль дискретного ввода/вывода TTL
• iDAQ-763D — 16-канальный модуль вывода SSR
• iDAQ-801 — 4-канальный модуль аналогового ввода 24-бит, 256 kS/s на канал
• iDAQ-817 — 8-канальный модуль аналогового ввода 16-бит, 200 kS/s на канал
• iDAQ-821 — 4-канальный модуль аналогового вывода 16-бит, 10 kS/s на канал
• iDAQ-841 — 8-канальный модуль аналогового вывода 16-бит, 1 MS/s на канал
