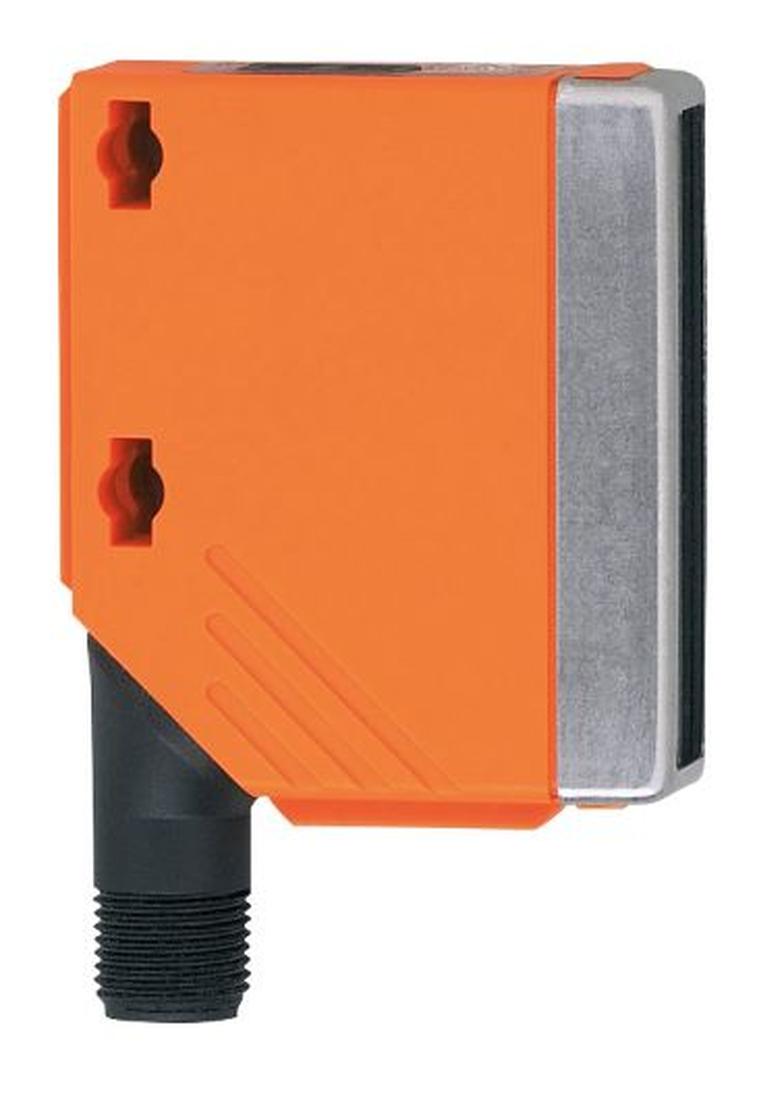

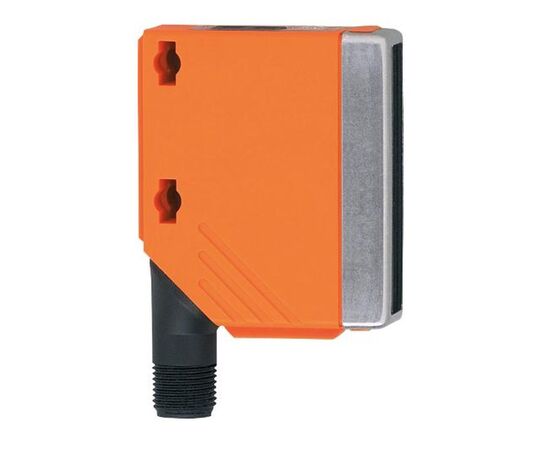

O5P202, рефлекторный оптический датчик

Фотоэлектрические датчики с красным или инфракрасным светом излучают конусообразный луч света.

Срабатывание на свет:

Приёмник "обнаруживает" свет и выход переключается при появлении светового луча. Для однолучевых приемников (типа T) и рефлекторных датчиков (типа R) — выход нормально замкнутый (НЗ), для диффузных датчиков (типа D) — нормально открытый (НО).

Срабатывание на темноту:

Приёмник "обнаруживает" затемнение и выход переключается при пропадании светового луча. Для однолучевых приемников (типа T) и рефлекторных датчиков (типа R) — выход нормально замкнутый (НЗ), для диффузных датчиков (типа D) — нормально открытый (НО).

Во многих датчиках есть возможность выбора между срабатыванием на свет и срабатыванием на темноту (функция программируется).

Все датчики постоянного тока, как правило, имеют защиту от неправильной полярности напряжения питания. Значительная часть изделий имеет встроенные ограничители напряжения.

Бистабильная защита от перегрузки по току и короткого замыкания нагрузки: при перегрузке выхода по току защита прерывает ток через датчик. Для восстановления функционирования датчика после срабатывания защиты следует кратковременно прервать подачу питающего напряжения или переключить его управляющим воздействием.

Тактовая защита от перегрузки по току и короткого замыкания нагрузки: при перегрузке выхода по току защита прерывает ток через датчик. Через короткое время защита восстанавливает цепь и, если перегрузка осталась, вновь прерывает ток. Циклы повторяются до устранения перегрузки.

Максимальное количество изменений сигнала на коммутационном выходе в секунду (в Гц).

Если датчик рассчитан на постоянный и переменный ток, то при работе от переменного тока частота срабатывания обычно меньше (см. подробную спецификацию или руководство по эксплуатации).

Система степеней защиты корпусов IP в соответствии с IEC 60529 показывает уровень защищенности заключенного в корпус электротехнического оборудования от попадания в него в процессе эксплуатации твердых объектов и жидкостей.

 — защита от попадания твердых объектов;
 — защита от проникновения жидкостей.

Защита от проникновения твердых объектов
0	Защита отсутствует
1	Защита от попадания твердых объектов, размером более 50 мм, например, человеческие руки
2	Защита от попадания твердых объектов, размером более 12 мм, например, человеческие пальцы
3	Защита от попадания твердых объектов, размером более 2.5 мм, например, инструменты, толстые провода
4	Защита от попадания твердых объектов, размером более 1 мм, например, крепежные винты проводов
5	Защита от ограниченного проникновения пыли (без вредных отложений)
6	Полная защита от проникновения пыли

Защита от попадания жидкостей
0	Защита отсутствует
1	Защита от вертикально падающих водяных капель
2	Защита от падающих водяных капель под углом 15° от вертикали
3	Защита от прямого распыления влаги под углом до 60° от вертикали
4	Защиты от водяных брызг из любого направления
5	Защита от водяных струй низкого давления из любого направления
6	Защиты от водяных струй воды высокого давления из любого направления
7	Защита при погружении на глубину до 1 м
8	Защита при длительном погружении под давлением (дополнительно указывается глубина)

IP69K

IP69K — это степень защиты в соответствии с немецким стандартом DIN 40050-9, дополняющим систему степеней защиты IEC 60529. Степень защиты IP69K разработана для областей применения, где необходима дополнительная защита от высокого давления и высоких температур (например, транспортные средства и пищевая промышленность), где производят интенсивную мойку оборудования с помощью высокого давления или водой с паром.

NEMA 250

Стандарт NEMA 250-2020 действует в Северной Америке и носит более описательный характер, не определяя, например, размер частиц пыли. Тем не менее, он определяют ряд других важных параметров, в частности:

• возможность использования в помещениях и вне их,
• способность работы при обледенении, в том числе подвижных механизмов,
• коррозионную стойкость,
• стойкость к нефтепродуктам, в том числе выбрасываемым из работающих механизмов.

Примерная защита корпусов для применения в помещениях по NEMA 250-2020:

Обеспечивается защита от воздействий	Степень защиты NEMA
	1	2	4	4X	5	6	6P	12	12K	13
Случайный контакт оператора с защищаемым оборудованием
Падающие комья грязи
Падающие жидкости (капли и легкие брызги)
Летучая пыль, ворс, волокна и др. частицы (не взрывоопасные)
Осаждающаяся пыль, ворс, волокна и др. частицы (не взрывоопасные)
Брызги и струи воды
Нефтепродукты и охлаждающие жидкости, в том числе подтекающие из оборудования
Разбрызгиваемые нефтепродукты и охлаждающие жидкости
Коррозионные агенты
Случайное кратковременное затопление (окунание)
Случайное продолжительное затопление

Примерная защита корпусов для применения внутри и снаружи помещений по NEMA 250-2020:

Обеспечивается защита от воздействий	Степени защиты NEMA
	3	3X	3R	3RX	3S	3SX	4	4X	6	6P
Случайный контакт оператора с защищаемым оборудованием
Падающие комья грязи
Падающие жидкости (капли и легкие брызги)
Дождь, снег и мокрый снег в условиях, когда не требуется работа подвижных частей в условиях обледенения
Мокрый снег в условиях, когда требуется работа подвижных частей в условиях обледенения
Летучая пыль, ворс, волокна и др. частицы, разносимые ветром (не взрывоопасные)
Брызги и струи воды
Коррозионные агенты
Случайное кратковременное затопление (окунание)
Случайное продолжительное затопление

Примерная таблица соответствия для перевода из NEMA в IP (но не наоборот!):

NEMA	IP20	IP30	IP22	IP24	IP32	IP34	IP61	IP63	IP64	IP65	IP66	IP67	IP68
1
2
3, 3X
3R, 3RX
3S, 3SX
4, 4X
5
6
6P
12, 12K
13
