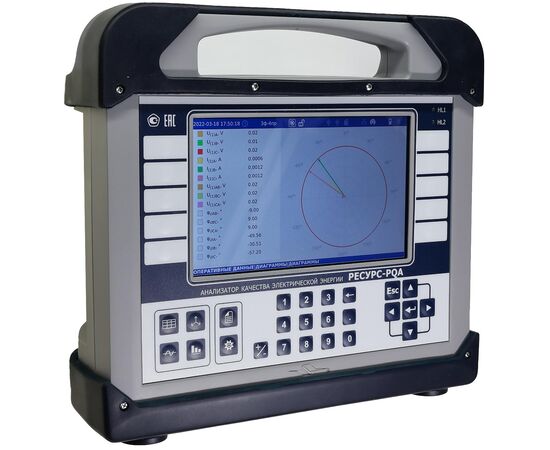

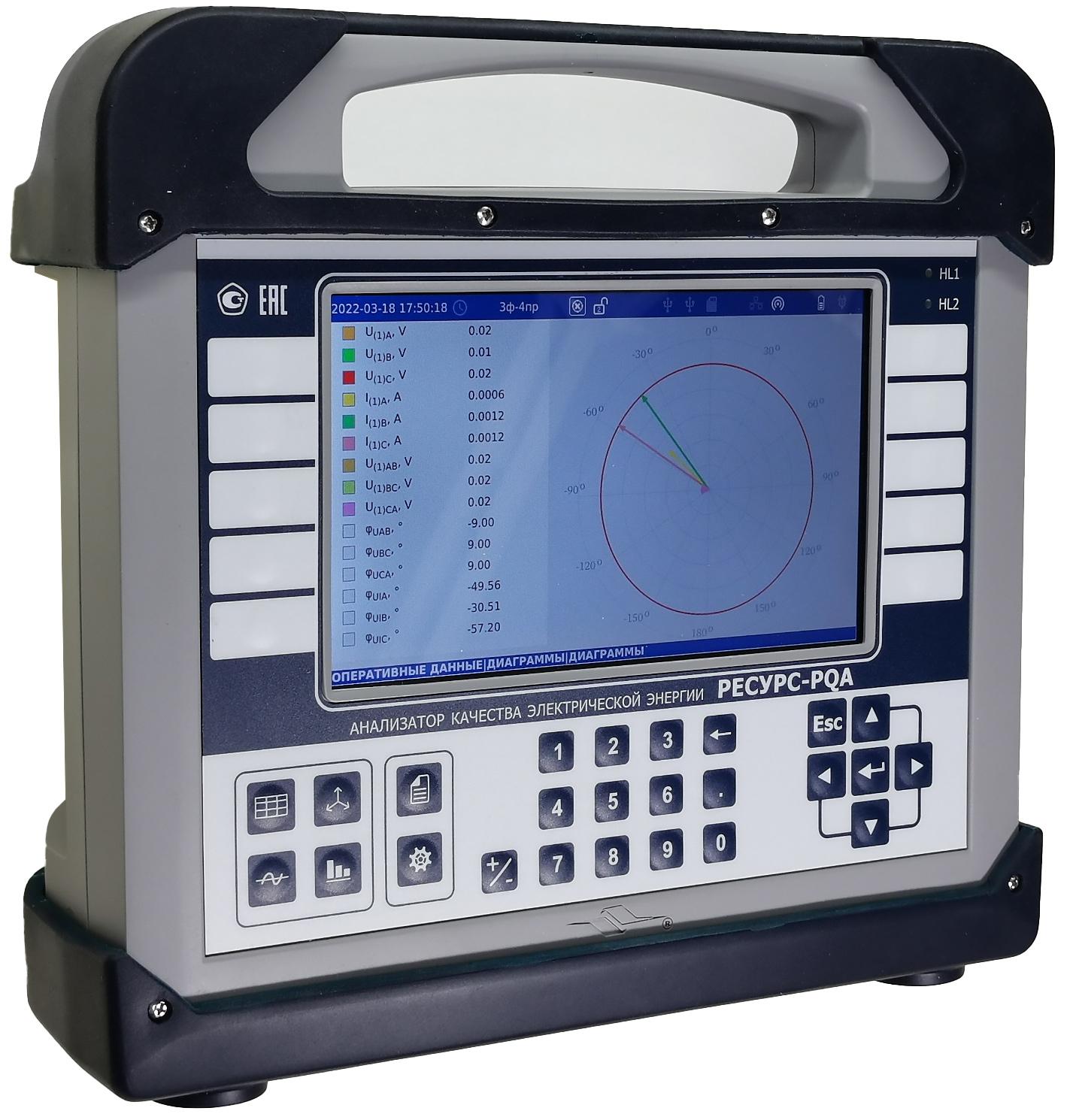

Переносной анализатор ПКЭ с экраном и клавиатурой

Ресурс-PQA-M — полнофункциональная моноблочная модификация с цветным 7‑дюймовым TFT-дисплеем и встроенной клавиатурой.

Отличительные особенности:

• Измерение показателей качества электрической энергии в соответствии с ГОСТ 30804.4.30 (класс А), ГОСТ IEC 61000-4-30 (класс А), ГОСТ 30804.4.7 (класс I) и ГОСТ Р 51317.4.15 (класс F1)
• Контроль качества электроэнергии на соответствие нормам, установленным в ГОСТ 32144, EN 50160
• Контроль и мониторинг качества электрической энергии в соответствии с ГОСТ 33073
• Гибкая настройка анализатора, позволяющая использовать его для решения всего спектра измерительных задач в электроэнергетике, от сертификационных испытаний электрической энергии до проведения научных исследований
• Сохранение и просмотр результатов контроля качества электроэнергии, произведенного в нескольких точках (объекта) контроля
• Использование высокоточных разъёмных трансформаторов тока (токоизмерительных клещей и катушек Роговского)
• Использование современных информационных технологий: Ethernet, USB, Wi-Fi, SD-карта, GPS/ГЛОНАСС
• Мощная функция регистрации результатов измерений во внутренней памяти прибора, дополнительной сменной SD-карте и внешнем USB Flash-накопителе
• Возможность обновления программного обеспечения на месте эксплуатации.

Область применения

• Проведение сертификационных, периодических, арбитражных, технологических и других видов испытаний электрической энергии
• Управление качеством электрической энергии при её генерации, передаче и потреблении
• Энергетическое обследование электросетей предприятий (энергоаудит)
• Измерение параметров электроснабжения на предприятиях промышленности и в энергосистемах
• Проверка правильности монтажа и режимов работы узлов учёта электрической энергии
• Метрологическое обеспечение измерительных систем

Функциональные возможности

• Измерение показателей качества электрической энергии в соответствии с требованиями ГОСТ 30804.4.30 (класс А), ГОСТ IEC 61000-4-30 (класс А), ГОСТ 30804.4.7 (класс I), ГОСТ 32144
• Измерение дозы фликера в соответствии с требованиями ГОСТ Р 51317.4.15 (класс F1)
• Измерение параметров напряжения, силы тока, мощности и углов фазовых сдвигов в соответствии с требованиями ГОСТ Р 8.655
• Измерение параметров мощности искажений в соответствии с требованиями IEEE 1459
• Статистическая обработка результатов измерений ПКЭ в соответствии с ГОСТ 33073
• Измерение активной и реактивной электрической энергии (за сутки, за расчетный период, итого)
• Анализатор спектра
• Регистратор результатов измерений показателей качества электроэнергии, параметров напряжения, силы тока и углов фазовых сдвигов, мощности и энергии
• Регистратор аварийных событий
• Цифровой осциллограф
• Измерение выходной мощности измерительных трансформаторов напряжения
• Измерение нагрузки измерительных трансформаторов тока
• Измерение падения напряжения на линии связи между измерительными трансформаторами напряжения и счетчиками электрической энергии
• Измерение потерь напряжения в электрических сетях
• Автоматическое определение порядка чередования фаз
• Индикация превышения пределов измерений (перегрузки) в каналах напряжения и тока
• Построение векторных диаграмм (указатель фаз)
• Считывание измерительной информации с помощью программного обеспечения входящего в комплект поставки и экспорт данных в электронные таблицы Excel
• Сохранение результатов контроля качества электроэнергии в файлах формата csv на SD-карте или USB-накопителе
• Web-интерфейс для настройки прибора и просмотра всех результатов измерений
• Ограничение доступа к управлению анализатором с помощью системы паролей
• Наличие журнала работы прибора
• Гибкая настройка режимов регистрации измерительной информации в 5 общих и 4 специальных архивах анализатора
• Мониторинг используемых и свободных ресурсов памяти данных
• Автоматический расчет максимальной длительности испытаний

Измеряемые параметры Ресурс-PQA

Показатели качества электрической энергии

• Отрицательное и положительное отклонения напряжения
• Отклонение напряжения основной частоты
• Отклонение среднеквадратического значения напряжения (с учётом гармоник и интергармоник)
• Отклонение частоты (значение частоты)
• Коэффициенты несимметрии напряжений по обратной и нулевой последовательностям
• Суммарный коэффициент гармонических составляющих напряжения
• Коэффициент и среднеквадратическое значение n-ой гармонической составляющей напряжения (n от 2 до 50)
• Коэффициент и среднеквадратическое значение h-ой интергармонической составляющей напряжения (h от 1 до 50)
• Длительность провала напряжения, прерывания напряжения, перенапряжения
• Глубина и остаточное напряжение провала и прерывания
• Коэффициент перенапряжения и максимальное значение напряжения при перенапряжении
• Кратковременная и длительная дозы фликера
• Длительность быстрого изменения напряжения
• Максимальное значение быстрого изменения напряжения ΔU_max и значение быстрого изменения напряжения ΔU_SS
• Амплитудное и максимальное значения импульса напряжения
• Длительность импульса напряжения
• Значение информационного сигнала

Напряжение

• Среднеквадратическое значение напряжения (с учётом гармоник и интергармоник)
• Среднеквадратическое значение напряжения основной частоты
• Среднеквадратические значения напряжений прямой, обратной и нулевой последовательностей

Сила тока

• Среднеквадратическое значение силы тока (с учётом гармоник и интергармоник)
• Среднеквадратическое значение силы тока основной частоты
• Среднеквадратические значения силы тока прямой, обратной и нулевой последовательностей
• Суммарный коэффициент гармонических составляющих тока
• Коэффициент и среднеквадратическое значение n-ой гармонической составляющей тока (n от 2 до 50)
• Коэффициент и среднеквадратическое значение h-ой интергармонической составляющей тока (h от 1 до 50)
• Коэффициенты несимметрии токов по обратной и нулевой последовательностям

Углы фазовых сдвигов

• Угол фазового сдвига между напряжениями основной частоты
• Угол фазового сдвига между токами основной частоты
• Угол фазового сдвига между напряжением и током основной частоты
• Угол фазового сдвига между n-ми гармоническими составляющими напряжения и тока (n от 2 до 50)
• Угол начального фазового сдвига n-ой гармонической составляющей напряжения относительно напряжения основной частоты
• Угол фазового сдвига между напряжениями и токами прямой, обратной и нулевой последовательностей

Мощность

• Активная мощность основной частоты
• Активная мощность (для полосы частот от 1 до 50 гармонической составляющей)
• Активная мощность n-ой гармонической составляющей (n от 2 до 50)
• Активная мощность прямой, обратной и нулевой последовательностей
• Реактивная мощность основной частоты
• Реактивная мощность (для полосы частот от 1 до 50 гармонической составляющей)
• Реактивная мощность n-ой гармонической составляющей (n от 2 до 50)
• Реактивная мощность прямой, обратной и нулевой последовательностей
• Полная мощность основной частоты
• Полная мощность (для полосы частот от 1 до 50 гармонической составляющей)
• Полная мощность n-ой гармонической составляющей (n от 2 до 50)
• Полная мощность прямой, обратной и нулевой последовательностей
• Коэффициент мощности

Мощность по стандарту IEEE 1459–2010

• Мощность искажений фазного тока D_I
• Мощность искажений фазного напряжения D_U
• Полная фазная мощность гармоник S_H
• Полная фазная неосновная мощность S_N
• Активная фазная мощность гармоник (неосновная активная фазная мощность) Р_H
• Фазная мощность искажений синусоидальности D_H
• Трёхфазная эффективная полная мощность S_E
• Трёхфазный эффективный коэффициент мощности K_E
• Коэффициент мощности прямой последовательности K₁
• Трёхфазная эффективная мощность искажений тока D_EI
• Трёхфазная эффективная мощность искажений напряжения D_EU
• Трёхфазная эффективная полная мощность гармоник S_EH
• Трёхфазная эффективная полная неосновная мощность S_EN
• Трёхфазная эффективная активная мощность гармоник (трёхфазная неосновная активная мощность) P_H
• Трёхфазная эффективная мощность искажений D_EH
• Коэффициент гармонического загрязнения HP
• Коэффициент несимметрии нагрузки LU

Трёхфазная энергия

• Активная энергия прямого и обратного направлений
• Реактивная энергия основной частоты в каждом из четырех квадрантов
• Реактивная энергия основной частоты прямого направления (суммарная реактивная энергия основной частоты 1 и 2 квадрантов)
• Реактивная энергия основной частоты обратного направления (суммарная реактивная энергия основной частоты 3 и 4 квадрантов)
• Активная энергия основной частоты прямого и обратного направлений
• Активная энергия прямой последовательности прямого и обратного направлений
• Реактивная энергия в каждом из четырех квадрантов
• Реактивная энергия прямой последовательности в каждом из четырех квадрантов

Хранение результатов измерений

• Показатели качества электрической энергии и параметры всех измеряемых электрических величин с временем измерения, настраиваемым в диапазоне от 1 секунды до 2 часов

  Объём внутренней памяти	Глубина хранения архива с временем измерения
  	1 с	1 мин	10 мин
  32 GB	5 сут	300 сут	3000 сут
  64 GB	10 сут	600 сут	6000 сут
  128 GB	20 сут	1200 сут	12000 сут
  256 GB	40 сут	2400 сут	24000 сут

• Статистические характеристики показателей качества электрической энергии за период проведения измерений, настраиваемый в диапазоне от 1 суток до 31 суток — не менее 1 года
• Параметры случайных событий (провалов напряжения, прерываний напряжения, перенапряжений, быстрых изменений напряжения, импульсов напряжения) — не менее 10000 событий
• Параметры энергии с временем измерения, настраиваемым в диапазоне от 1 минуты до 60 минут — не менее 90 суток
