- Измерение показателей качества электрической энергии в соответствии с ГОСТ 30804.4.30 (класс А), ГОСТ IEC 61000-4-30 (класс А), ГОСТ 30804.4.7 (класс I) и ГОСТ Р 51317.4.15 (класс F1)
- Контроль качества электроэнергии на соответствие нормам, установленным в ГОСТ 32144, EN 50160
- Контроль и мониторинг качества электрической энергии в соответствии с ГОСТ 33073
- Гибкая настройка анализатора, позволяющая использовать его для решения всего спектра измерительных задач в электроэнергетике, от сертификационных испытаний электрической энергии до проведения научных исследований
- Сохранение и просмотр результатов контроля качества электроэнергии, произведенного в нескольких точках (объекта) контроля
- Использование высокоточных разъёмных трансформаторов тока (токоизмерительных клещей и катушек Роговского)
- Использование современных информационных технологий: Ethernet, USB, Wi-Fi, SD-карта, GPS/ГЛОНАСС
- Мощная функция регистрации результатов измерений во внутренней памяти прибора, дополнительной сменной SD-карте и внешнем USB Flash-накопителе

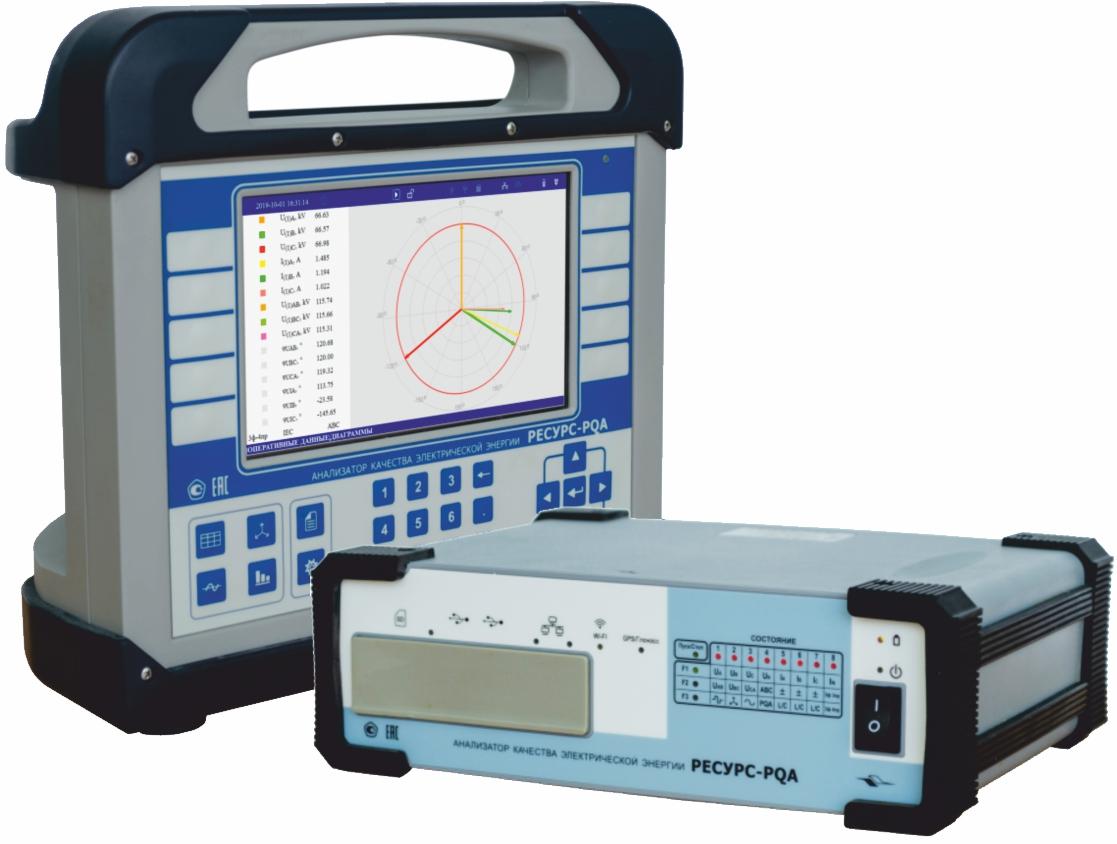

- Два типа конструкции прибора:
- полнофункциональная моноблочная модификация с цветным 7‑дюймовым TFT-дисплеем и встроенной клавиатурой;
- модификация без органов управления ("Черный ящик")
- Возможность обновления программного обеспечения на месте эксплуатации.
Область применения
- Проведение сертификационных, периодических, арбитражных, технологических и других видов испытаний электрической энергии
- Управление качеством электрической энергии при её генерации, передаче и потреблении
- Энергетическое обследование электросетей предприятий (энергоаудит)
- Измерение параметров электроснабжения на предприятиях промышленности и в энергосистемах
- Проверка правильности монтажа и режимов работы узлов учёта электрической энергии
- Метрологическое обеспечение измерительных систем
Функциональные возможности Ресурс-PQA
- Измерение показателей качества электрической энергии в соответствии с требованиями ГОСТ 30804.4.30 (класс А), ГОСТ IEC 61000-4-30 (класс А), ГОСТ 30804.4.7 (класс I), ГОСТ 32144
- Измерение дозы фликера в соответствии с требованиями ГОСТ Р 51317.4.15 (класс F1)
- Измерение параметров напряжения, силы тока, мощности и углов фазовых сдвигов в соответствии с требованиями ГОСТ Р 8.655
- Измерение параметров мощности искажений в соответствии с требованиями IEEE 1459
- Статистическая обработка результатов измерений ПКЭ в соответствии с ГОСТ 33073
- Измерение активной и реактивной электрической энергии (за сутки, за расчетный период, итого)
- Анализатор спектра
- Регистратор результатов измерений показателей качества электроэнергии, параметров напряжения, силы тока и углов фазовых сдвигов, мощности и энергии
- Регистратор аварийных событий
- Цифровой осциллограф
- Измерение выходной мощности измерительных трансформаторов напряжения
- Измерение нагрузки измерительных трансформаторов тока
- Измерение падения напряжения на линии связи между измерительными трансформаторами напряжения и счетчиками электрической энергии
- Измерение потерь напряжения в электрических сетях
- Автоматическое определение порядка чередования фаз
- Индикация превышения пределов измерений (перегрузки) в каналах напряжения и тока
- Построение векторных диаграмм (указатель фаз)
- Считывание измерительной информации с помощью программного обеспечения входящего в комплект поставки и экспорт данных в электронные таблицы Excel
- Сохранение результатов контроля качества электроэнергии в файлах формата csv на SD-карте или USB-накопителе
- Web-интерфейс для настройки прибора и просмотра всех результатов измерений
- Ограничение доступа к управлению анализатором с помощью системы паролей
- Наличие журнала работы прибора
- Гибкая настройка режимов регистрации измерительной информации в 5 общих и 4 специальных архивах анализатора
- Мониторинг используемых и свободных ресурсов памяти данных
- Автоматический расчет максимальной длительности испытаний
Измеряемые параметры Ресурс-PQA
Показатели качества электрической энергии
- Отрицательное и положительное отклонения напряжения
- Отклонение напряжения основной частоты
- Отклонение среднеквадратического значения напряжения (с учётом гармоник и интергармоник)
- Отклонение частоты (значение частоты)
- Коэффициенты несимметрии напряжений по обратной и нулевой последовательностям
- Суммарный коэффициент гармонических составляющих напряжения
- Коэффициент и среднеквадратическое значение n-ой гармонической составляющей напряжения (n от 2 до 50)
- Коэффициент и среднеквадратическое значение h-ой интергармонической составляющей напряжения (h от 1 до 50)
- Длительность провала напряжения, прерывания напряжения, перенапряжения
- Глубина и остаточное напряжение провала и прерывания
- Коэффициент перенапряжения и максимальное значение напряжения при перенапряжении
- Кратковременная и длительная дозы фликера
- Длительность быстрого изменения напряжения
- Максимальное значение быстрого изменения напряжения ΔUmax и значение быстрого изменения напряжения ΔUSS
- Амплитудное и максимальное значения импульса напряжения
- Длительность импульса напряжения
- Значение информационного сигнала
Напряжение
- Среднеквадратическое значение напряжения (с учётом гармоник и интергармоник)
- Среднеквадратическое значение напряжения основной частоты
- Среднеквадратические значения напряжений прямой, обратной и нулевой последовательностей
Сила тока
- Среднеквадратическое значение силы тока (с учётом гармоник и интергармоник)
- Среднеквадратическое значение силы тока основной частоты
- Среднеквадратические значения силы тока прямой, обратной и нулевой последовательностей
- Суммарный коэффициент гармонических составляющих тока
- Коэффициент и среднеквадратическое значение n-ой гармонической составляющей тока (n от 2 до 50)
- Коэффициент и среднеквадратическое значение h-ой интергармонической составляющей тока (h от 1 до 50)
- Коэффициенты несимметрии токов по обратной и нулевой последовательностям
Углы фазовых сдвигов
- Угол фазового сдвига между напряжениями основной частоты
- Угол фазового сдвига между токами основной частоты
- Угол фазового сдвига между напряжением и током основной частоты
- Угол фазового сдвига между n-ми гармоническими составляющими напряжения и тока (n от 2 до 50)
- Угол начального фазового сдвига n-ой гармонической составляющей напряжения относительно напряжения основной частоты
- Угол фазового сдвига между напряжениями и токами прямой, обратной и нулевой последовательностей
Мощность
- Активная мощность основной частоты
- Активная мощность (для полосы частот от 1 до 50 гармонической составляющей)
- Активная мощность n-ой гармонической составляющей (n от 2 до 50)
- Активная мощность прямой, обратной и нулевой последовательностей
- Реактивная мощность основной частоты
- Реактивная мощность (для полосы частот от 1 до 50 гармонической составляющей)
- Реактивная мощность n-ой гармонической составляющей (n от 2 до 50)
- Реактивная мощность прямой, обратной и нулевой последовательностей
- Полная мощность основной частоты
- Полная мощность (для полосы частот от 1 до 50 гармонической составляющей)
- Полная мощность n-ой гармонической составляющей (n от 2 до 50)
- Полная мощность прямой, обратной и нулевой последовательностей
- Коэффициент мощности
Мощность по стандарту IEEE 1459–2010
- Мощность искажений фазного тока DI
- Мощность искажений фазного напряжения DU
- Полная фазная мощность гармоник SH
- Полная фазная неосновная мощность SN
- Активная фазная мощность гармоник (неосновная активная фазная мощность) РH
- Фазная мощность искажений синусоидальности DH
- Трёхфазная эффективная полная мощность SE
- Трёхфазный эффективный коэффициент мощности KE
- Коэффициент мощности прямой последовательности K1
- Трёхфазная эффективная мощность искажений тока DEI
- Трёхфазная эффективная мощность искажений напряжения DEU
- Трёхфазная эффективная полная мощность гармоник SEH
- Трёхфазная эффективная полная неосновная мощность SEN
- Трёхфазная эффективная активная мощность гармоник (трёхфазная неосновная активная мощность) PH
- Трёхфазная эффективная мощность искажений DEH
- Коэффициент гармонического загрязнения HP
- Коэффициент несимметрии нагрузки LU
Трёхфазная энергия
- Активная энергия прямого и обратного направлений
- Реактивная энергия основной частоты в каждом из четырех квадрантов
- Реактивная энергия основной частоты прямого направления (суммарная реактивная энергия основной частоты 1 и 2 квадрантов)
- Реактивная энергия основной частоты обратного направления (суммарная реактивная энергия основной частоты 3 и 4 квадрантов)
- Активная энергия основной частоты прямого и обратного направлений
- Активная энергия прямой последовательности прямого и обратного направлений
- Реактивная энергия в каждом из четырех квадрантов
- Реактивная энергия прямой последовательности в каждом из четырех квадрантов
Хранение результатов измерений
- Показатели качества электрической энергии и параметры всех измеряемых электрических величин с временем измерения, настраиваемым в диапазоне от 1 секунды до 2 часов
| Объём внутренней памяти | Глубина хранения архива с временем измерения |
|---|
| 1 с | 1 мин | 10 мин |
|---|
| 32 GB | 5 сут | 300 сут | 3000 сут |
| 64 GB | 10 сут | 600 сут | 6000 сут |
| 128 GB | 20 сут | 1200 сут | 12000 сут |
| 256 GB | 40 сут | 2400 сут | 24000 сут |
- Статистические характеристики показателей качества электрической энергии за период проведения измерений, настраиваемый в диапазоне от 1 суток до 31 суток — не менее 1 года
- Параметры случайных событий (провалов напряжения, прерываний напряжения, перенапряжений, быстрых изменений напряжения, импульсов напряжения) — не менее 10000 событий
- Параметры энергии с временем измерения, настраиваемым в диапазоне от 1 минуты до 60 минут — не менее 90 суток
